（7）LLM分布式训练面面观

作者：小A，aaronxic，知乎个人主页

发表时间：2023年7月8日

原文地址：https://zhuanlan.zhihu.com/p/664604792

开篇

大家好，我是小A。前面几篇我们感受了Transformer在LLM、多模态和AIGC等算法领域的应用，从这一篇开始我们把目光转向工程部分。本文将围绕LLM里面分布式训练，回答下面4个问题

分布式通信原语有哪些？
3D并行都是怎么做的？
ZeRO是如何降低数据并行的显存占用的？
Alpa是如何用自动化搜索方式逼近人工设计的最优方案的？

PS: 长文预警，本篇约2w字，关注&收藏后电脑上阅读体验更加哦~ (^_^)

分布式通信原语

LLM分布式训练需要用到多机多卡，通信是个最基础的问题。因此在正式介绍并行算法之前，我们先了解一下常用分布式通信源语(primitives)有哪些。

分布式通信一般有两种

点对点通信(Point-to-point Communication, P2P): 两个节点间通信
集合通信(Collective Communication, CC): 在一组节点内通信

使用最为广泛的分布式通信库有MPI和NCCL，在工程实践中通常CPU上用MPI，GPU上用NCCL

MPI

MPI(Message Passing Interface)全称是是消息传递接口，定义了一套接口，比较流行的开源实现是OpenMPI。常用于计算集群，超算上。针对CPU之间的通信做了很多优化。

目前MPI广泛用于节点的管理，但是GPU之间的通信优化得不好，MPI没有针对性的做优化

编译带mpi的c文件的时候，需要用 mpicxx 编译器

NCCL

NCCL(NVIDIA Collective Communication Library) 是NV专门针对自家的计算卡和网络的集合通信库，完成单机多卡和多机多卡的高速互联通信

这里repo包含了简单易懂的所有NCCL使用示例，感兴趣的可以移步学习。注意在编译nccl相关的cu文件时候，需要加上 -lnccl 的库

点对点通信原语

点对点的操作比较简单，只有发送和接收两个操作

发送的时候需要指定发送buffer和发送给哪个peer对象编号
接收的时候需要指定接收buffer和数据来自哪个peer对象编号

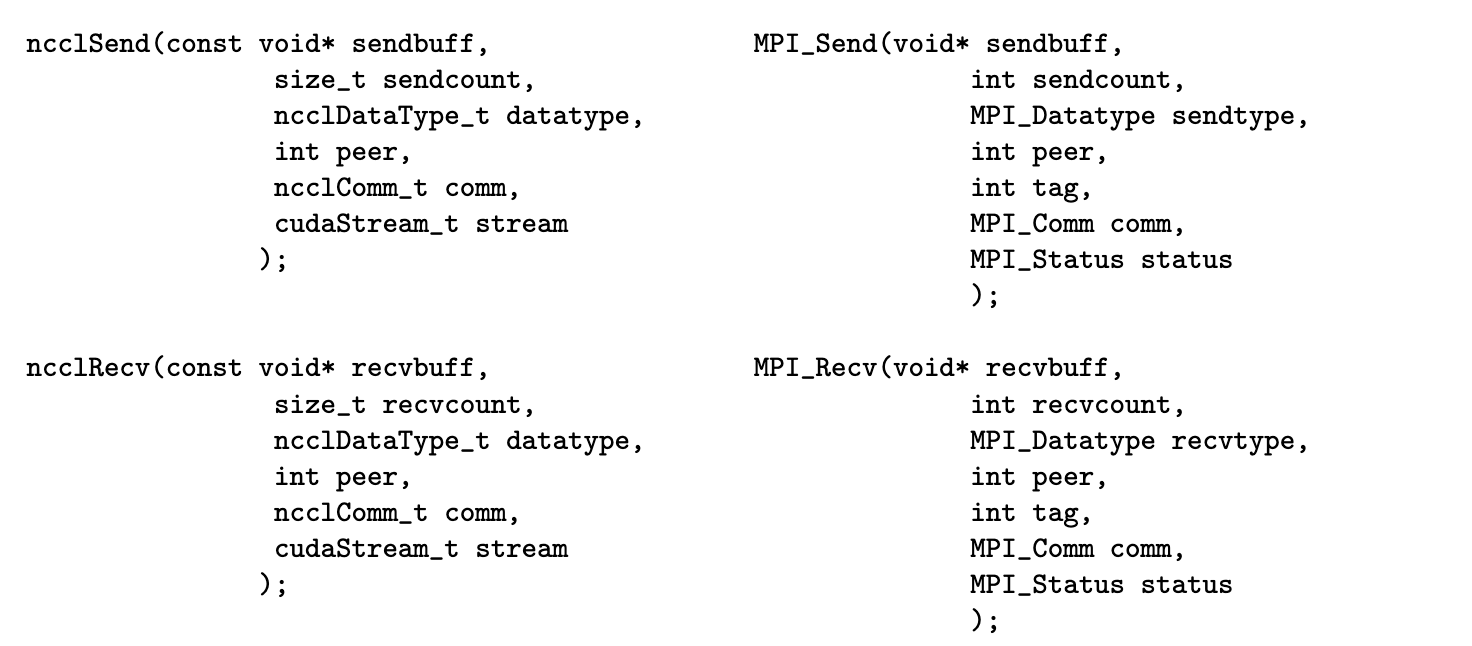

NCCL和MPI的接口如下所示

集合通信常用原语

集合通信是在一组节点内相互通信，在MPI中大致分成三种

一对多。例如Broadcast和Scatter等。
多对一。例如Reduce和Gather等
多对多。例如AllReduce、AllGather、ReduceScatter和AllToAll

值得注意的是在NCCL中，原语种类比MPI要少，只包含了5种，分别为Broadcast、Reduce、AllGather、ReduceScatter和AllReduce

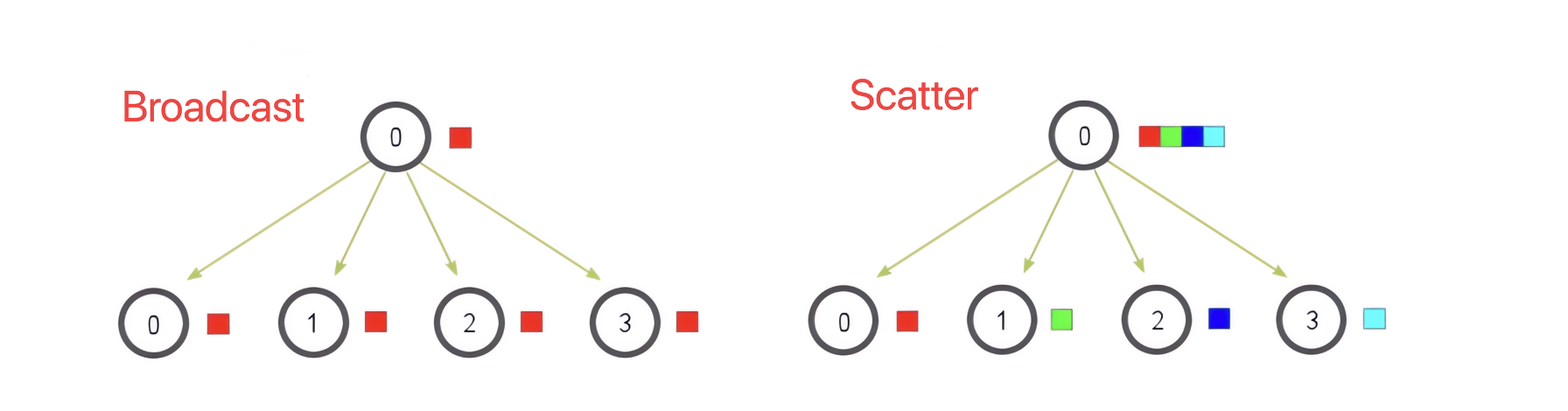

Broadcast和Scatter

Broadcast是把同一份1份数据广播给N个节点，Scatter是把N份数据发给N个节点。他们的相同点都是从一个节点发给多个节点，区别就是Broadcast发送的是同一份数据，Scatter发送的是不同的数据

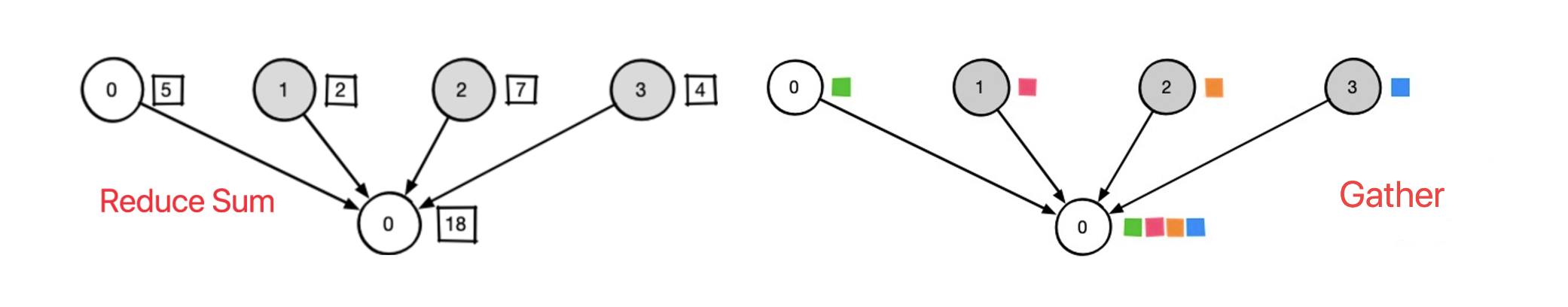

Reduce和Gather

Reduce是搜集N个节点的数据，并且对这些数做reduce操作，例如SUM/MIN/MAX/PROD等
Gather是搜集N个节点的数据，得到长度为N的数组

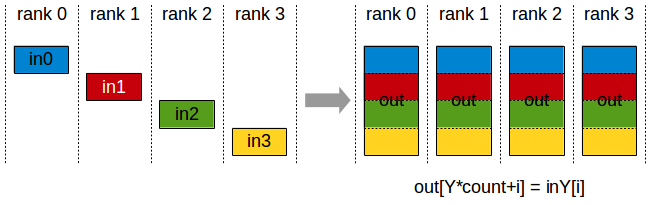

AllGather

每个节点各有1分独特数据，相互交换让N个节点有N份数据

Naive实现: 通过gather+broadcast来实现
SOTA实现: 直接并行发送

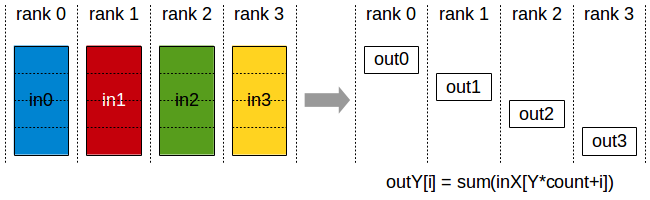

ReduceScatter

有N个节点，每个节点有长度为N的数据，首先做reduce得到长度为N的数据，然后scatter分发给N个节点，每个节点得到长度为1的数据

Naive实现: 通过Reduce+Scatter实现
SOTA实现: 直接并行发送

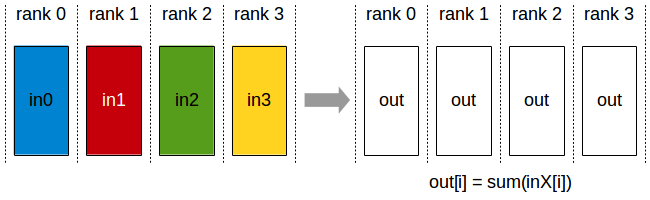

AllReduce

搜集N个节点数据，得到数组做reduce之后，再发给N个节点。

Naive实现：通过Reduce+Broadcast来实现
SOTA实现：ReduceScatter + AllGather

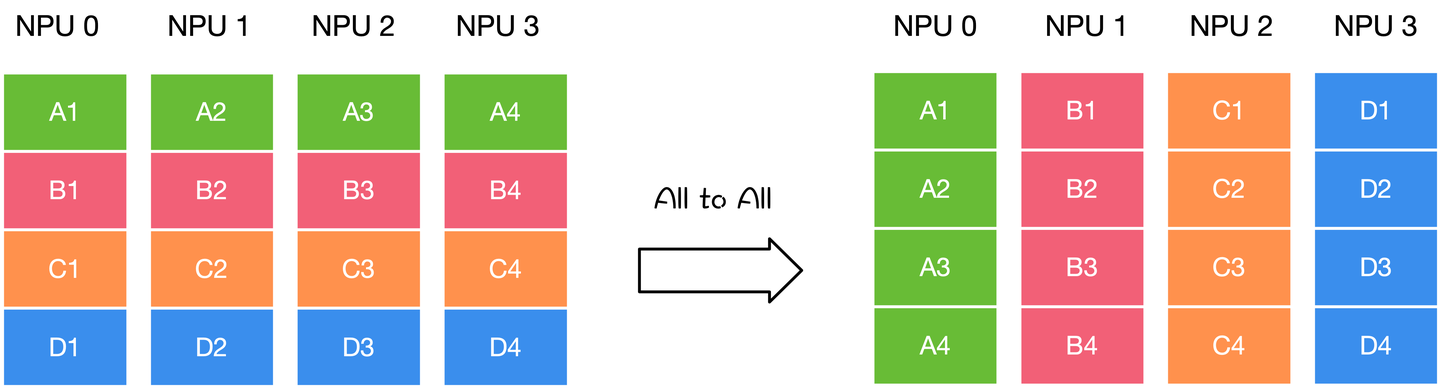

AllToAll

跟AllGather类似，但是AllGather是每个节点拿到的结果最终是一样的，而AllToAll的每个节点拿到的结果是不一样的

数据并行(DP)

数据并行(Data Parallel)是使用最为广泛的并行方法，加速性能非常好，原因是各个数据切片可以做到完全解耦，只需要在最后每个mini-batch结束的时候做一下梯度的all-reduce既可。

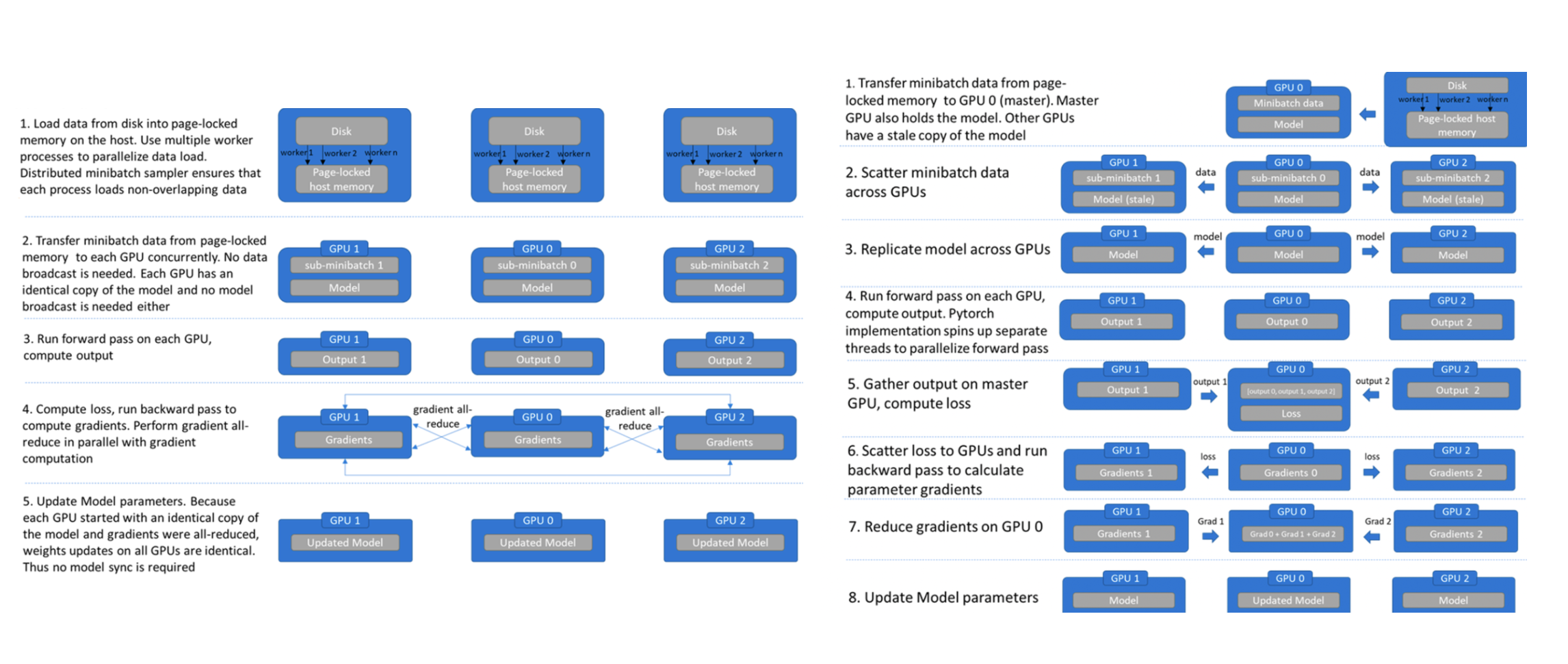

数据并行可以分为中心化方式的和无中心化方式的，对应于pytorch里面的DataParallel和DistributedDataParallel

这两种方式最大的区别是gradient和reduce计算过程

DataParallel是要在forward之后把所有输出gather到0号卡上，计算完loss之后再scatter到各个设备上，然后做backward独立计算gradient，最后搜集gradient到0号卡。因此需要在forward和backward间插入一次通信
DistributedDataParallel是每张卡独立的做forward和backward，然后对各卡的gradient做all-reduce。因此forward和backward间无需通信

流水线并行(PP)

当模型参数量太大，一张卡不能完全放下的情况下，就必须对模型进行切分了，流水线并行(Pipeline Parallel)就是一种切分方法。具体来说

沿着模型的拓扑序，切分成p 段，每一段为一个stage，因此可以形成逻辑上相互串联的p 个stage
将大小为N 的mini-batch进一步切分为m 个大小为M 的micro-batch，因此N = m \cdot M
这些micro-batch依次进入上述p 个stage

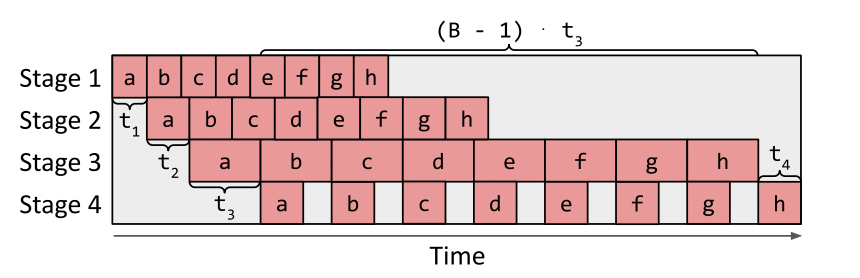

我们首先研究一下流水线并行切分之后，每个stage的耗时跟原来相比会有什么变化，如下所示

假设1：算力为1 的节点，处理完整模型的1个micro-batch，前向和反向耗时分别是t_f 和t_b
推论1：算力为1/p 的节点，处理完整模型的1个micro-batch，前向和反向耗时分别是p \cdot t_f 和p \cdot t_b
推论2：算力为1 的节点，处理1/p 模型的1个micro-batch，前向和反向耗时分别是t_f / p 和t_b/p
推论3：算力为1/p 的节点，处理1/p 模型的1个micro-batch，前向和反向耗时分别是t_f 和t_b

因此根据推论3可知，所有算力处理整个模型的耗时，跟1/p 的算力处理1/p 段模型的耗时，是一致的。

下面开始讨论各种策略下的耗时情况。

理论上界

我们先考虑理想最优情况。此时显存无限大，不需要pipeline并行，一把梭直接对mini-batch的样本做前向和反向，耗时正比于样本数量。由假设1不难算出b_\text{best} 耗时为

t_{\text{best}} = m \cdot (t_f+t_b)

朴素串行

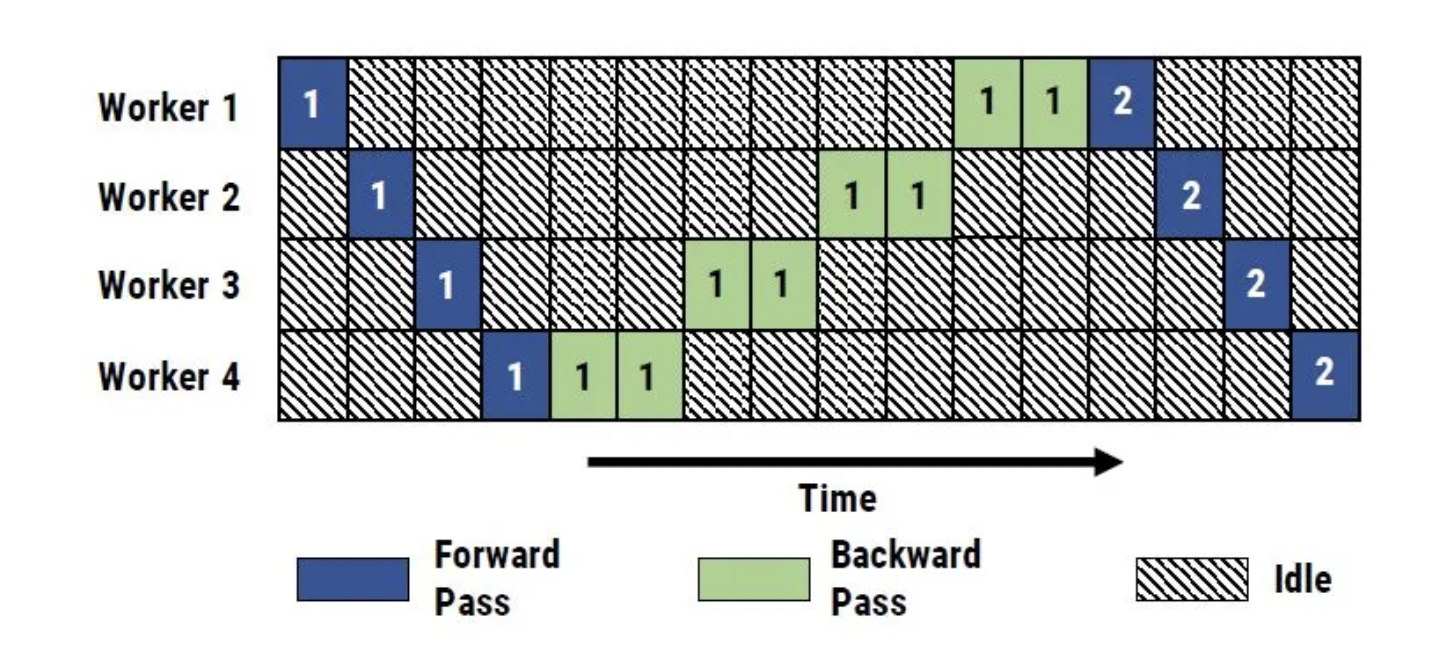

下面考虑最朴素的串行方式，类似于CPU的单周期处理器时代。每个micro-batch串行逐个做前向和反向，如下所示

这里蓝色是前向过程，绿色是反向过程，粗略认为反向过程是前向的2倍耗时。此时由推论3知道一个micro-batch的耗时是p\cdot(t_f+t_b) ，那么1个mini-batch的耗时t_\text{sequential} 是

t_\text{sequential}=mp\cdot(t_f+t_b)

可见耗时是理论上界的$p$倍，其中有大量的计算资源在闲置空载，硬件利率用很低

Gpipe

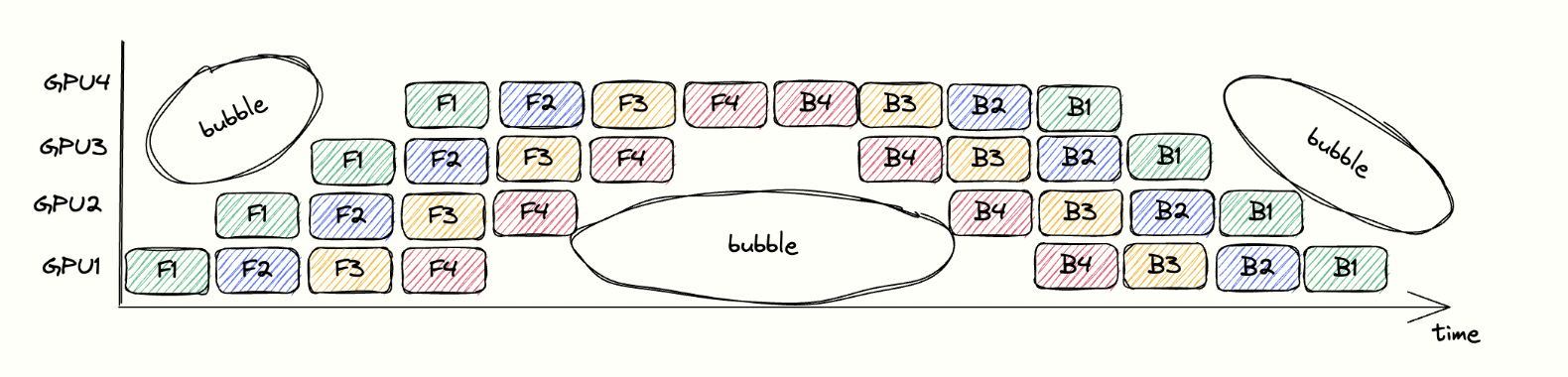

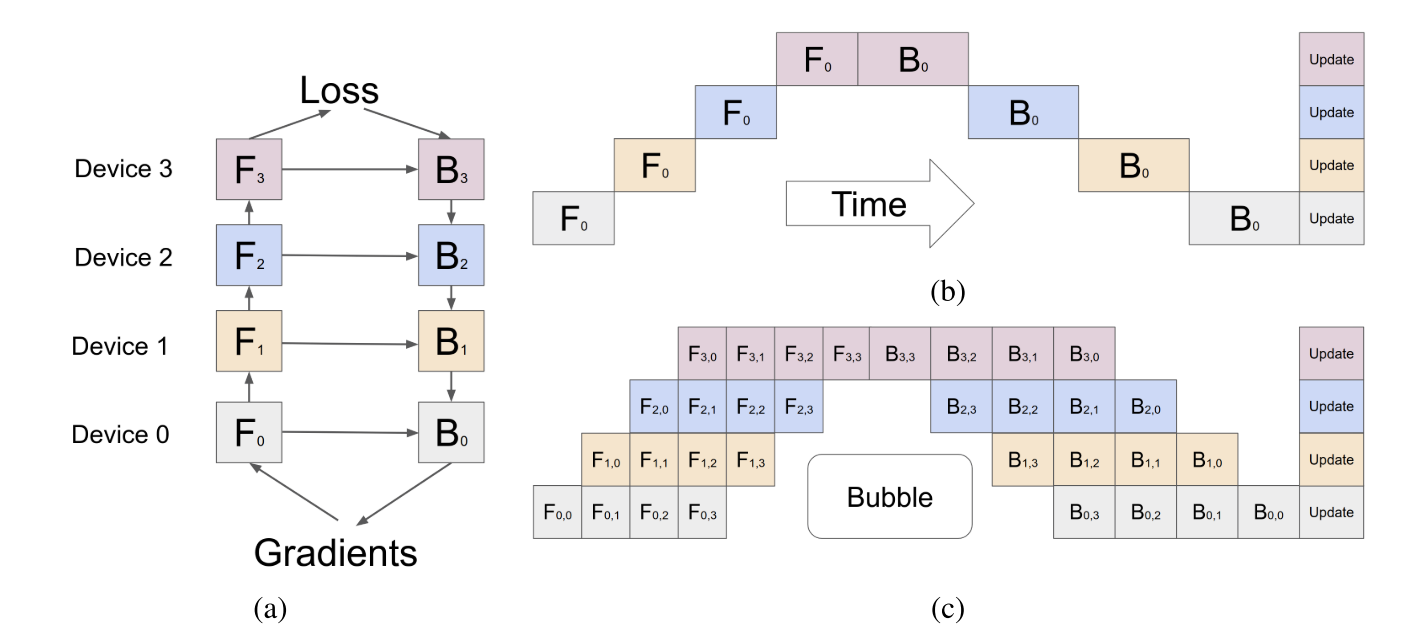

接着考虑Gpipe的朴素流水线并行，类似于CPU的流水线处理器时代。所有micro-batch用p 级流水线并行做前向和反向，注意需要等所有micro-batch都计算完才能执行反向过程

分析发现此时总耗时t_\text{naive} 为

t_\text{naive}=p\cdot (t_f+t_b) + (m-1)\cdot(t_f+t_b)=(m+p-1)\cdot(t_f+t_b)

bubble分析

盗图一张，不难发现t\text{naive} 比t\text{best} 会多出不少耗时，这部分在上图中也能看出来，就是3个部分的气泡空腔bubble。bubble越多，代表硬件闲置越多，因此一般定义bubble ratio来衡量流水线算法对硬件的浪费程度，值越小说明流水线效率越高。

bubble ratio的计算有两种方式，物理含义就是空腔的面积占整体面积的比例

计算方式1：用t\text{naive} 和t\text{best} 来计算

\begin{equation} \text{bubble ratio} = \frac{t_\text{naive}-t_{\text{best}}}{t_\text{naive}} = \frac{(m+p-1)(t_f+t_b) - m(t_f+t_b)}{(m+p-1)(t_f+t_b)} = \frac{p-1}{m+p-1} \end{equation}

计算方式2：看图计算空腔比例，等价于1减去满载比例

\text{bubble ratio} = 1 - \frac{2\cdot pm}{p\cdot2(m+p-1)}=\frac{p-1}{m+p-1}

由上述公式可以看出，m 相比于p 越大，气泡空腔的面积就越小，经验上认为m \ge 4 p 的时候就基本可以忽略了。

Re-materialization

在Gpipe里面，为了减少显存的占用，可以使用checkpoint技术，也叫re-materialization技术。即只保留每个stage的输入activation，backward需要各层的activation的时候从stage开头重新forward一遍，因此一共forward两遍

PipeDream (Non-Interleaved 1F1B)

为了进一步压缩气泡空腔，可以继续增加micro-batch的个数m ，但是我们发现Gpipe的里面，所有的micro-batch要forward攒齐了才做backward，这里会缓存大量的中间activation结果。

因此类似于数据并行里面从DataParallel变成DistributedDataParallel，我们可以解耦同一个mini-batch的不同micro-batch，让他们独立的做forward和backward。只是要求在最后一个micro-batch完成backward之后对各个micro-batch的gradient取个平均后执行optimization_step。

PipeDream这样做的好处，是可以进一步降低显存的使用，从而把\frac{p-1}{m+p-1} 中的m 进一步放大，降低了气泡空腔的比例。

但值得注意的是，在PipeDream的原始论文里面，并行的颗粒度是mini-batch之间，而不是micro-batch之间。因此对于每个device而言，会存在多个mini-batch交替进行异forward-backward和梯度更新，因此需要存储多个权重的版本。

对PipeDream的显存进一步优化的工作有PipeDream-2BW和PipeMare，感兴趣的可自行

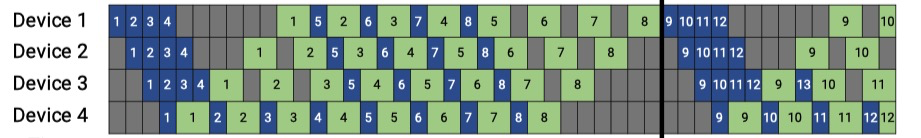

Interleaved 1F1B

Interleaved 1F1B是源自Megatron-LM中的方法，希望进一步提高m 来降低气泡空腔比率。思路是用前面的推论2，即对于每个device，固定算力，将micro-batch和流水线切分更细，使得每个device负责的流水线级数翻倍。这样跟原来相比，每个device上stage的耗时成倍减少的同时，stage数量也成倍增多。

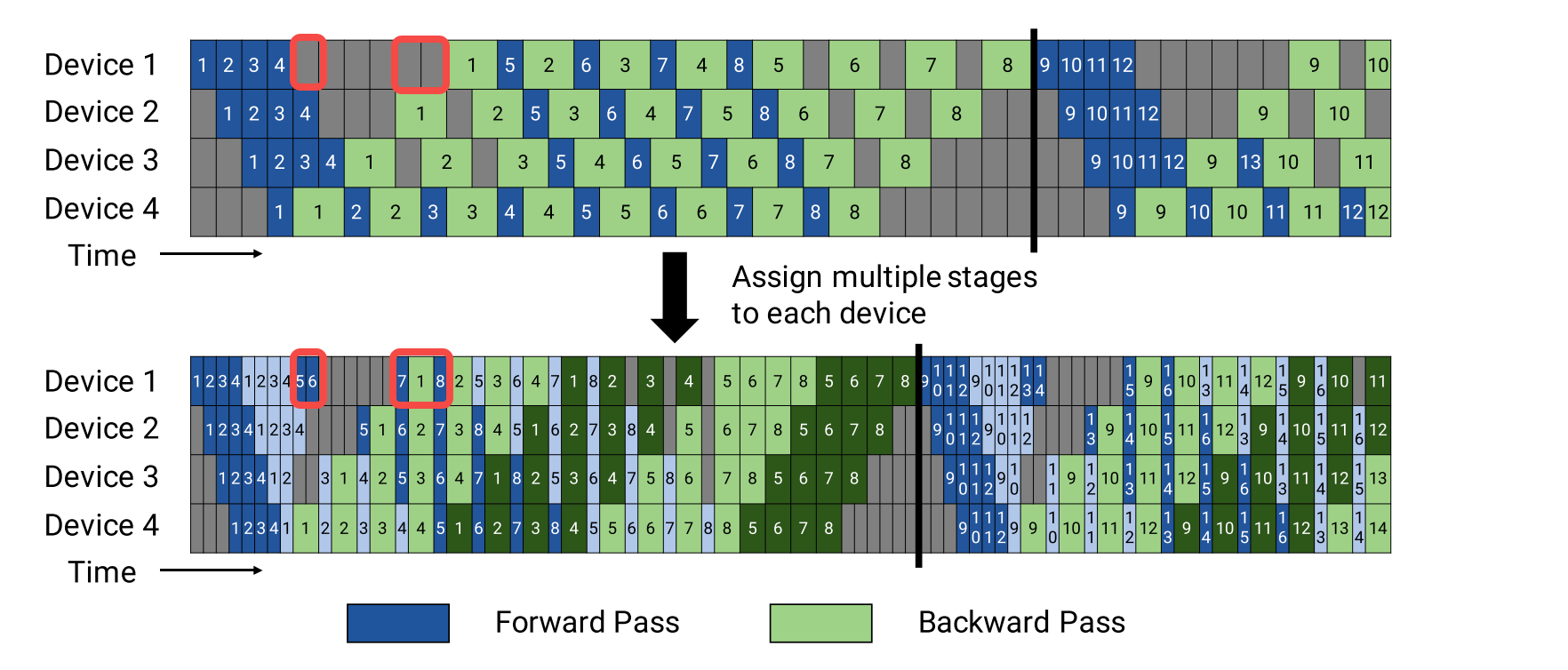

举个具体的例子，如下所示

有4个micro-batch，每个micro-batch由blue和gray两部分组成，例如1由blue1(简称b1)和gray1(简称g1)组成
有4个device(简称d1-d4)

那么原来Non-Interleaved 1F1B中数据和device的对应关系为

\text{(b1,d1)-(g1,d1)-(b2,d2)-(g2,d2)-(b3,d3)-(g3,d3)-(b4,d4)-(g4,d4)}

新的Interleaved 1F1B的对应关系为

\text{(b1,d1)-(g1,d2)-(b2,d3)-(g2,d4)-(b3,d1)-(g3,d2)-(b4,d3)-(g4,d4)}

直观上想这样一增一减的折腾貌似没啥用，但仔细分析发现切分更细之后，原来的气泡空闲变得有事可干了，如上图红色部分。

这样做当然也不是免费的，代价就是更多的通信量，但最终端到端效果看是利大于弊

张量并行(TP)

当模型参数继续增大，除了用流水线并行之外，还可以用张量并行(Tensor Parallel)来缓解，就是以前常说的模型并行(Model Parallel)。

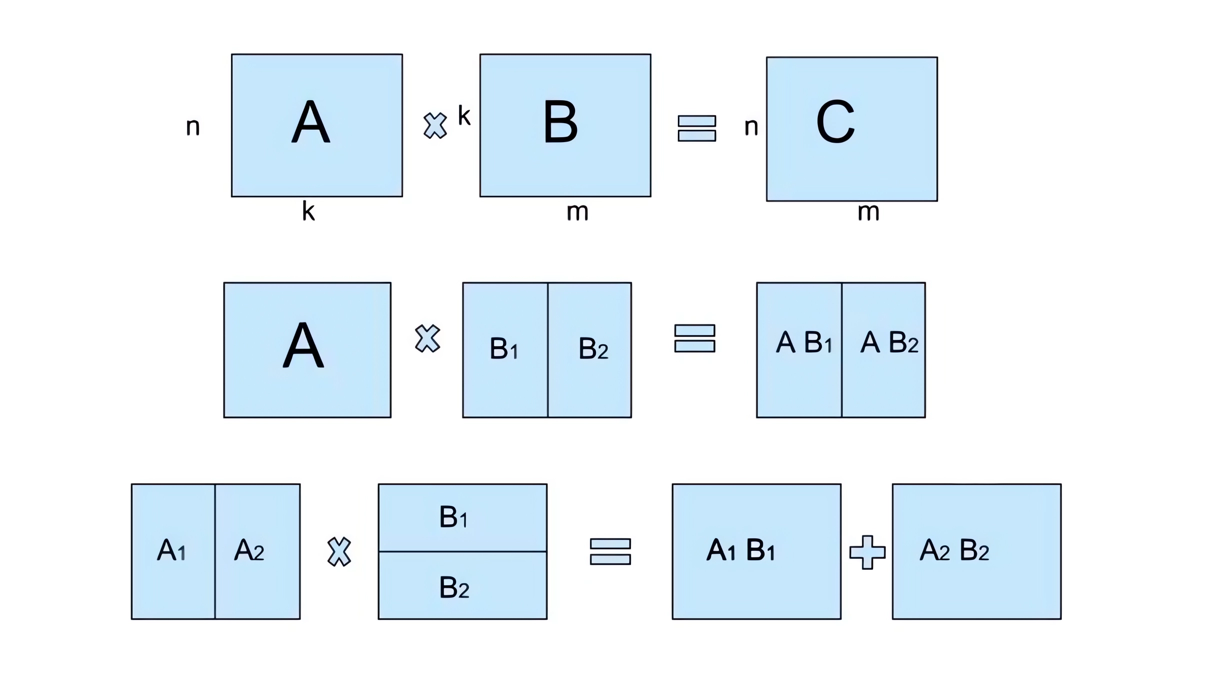

这里拿最基础的矩阵乘举例。对于激活值矩阵A和权重矩阵B相乘，考虑对B做列切分或者行切分，会有两种方案

方案1：按列切分。A不变，这样每一列独立计算，最后结果concat在一起
方案2：按行切分。A对应列切分，这样两部分独立计算，最后结果sum在一起

Megatron

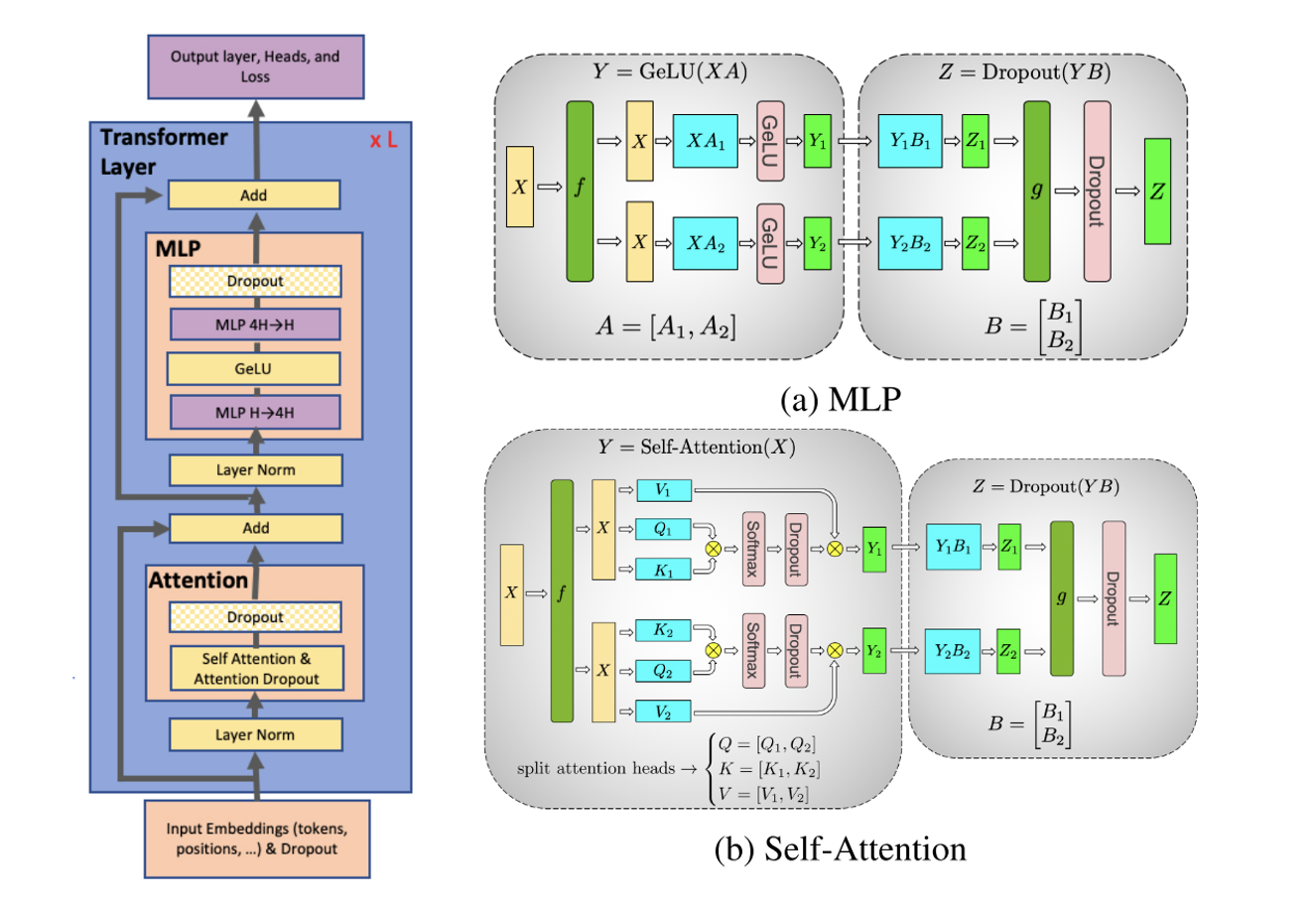

在Megatron里面，作者详细分析了Transformer结构中每个部件的具体切分方案，如下所示

FFN-expansion矩阵乘

FFN第一个expansion矩阵乘之后会接element-wise的GELU，所以
- 如果是方案2的话那么需要先做同步AllReduce然后再做GELU
- 如果是方案1的话，可以分开分别做GELU，推迟到很后面才做AllReduce
所以是方案1更好

FFN-contraction矩阵乘

经过FFN-expansion阶段后的输出此时新激活值的shape为(BL, 4D) ，并且使用了方案1对列4D做了切分
因此FFN-contraction阶段只需要对FFN-contraction的权重矩阵做行切分，就能满足上述方案2
最后做AllReduce Sum既可

f和g

这里的f和g是对偶的过程

在前馈过程中，f是identity，g是AllReduce
在反馈过程中，g是identity，f是AllReduce

MHA

每个head天然已经在第0维切开了，完全独立计算
跟FNN类似选择方案1，然后做完input proj和attention之后，对output_proj的权重矩阵做行切分
最后做AllReduce Sum既可

输入embedding

假设word embedding矩阵是E_{H \times v} ，其中H 是feature维度，v 是单词本大小
一般是E_{H\times v} X ，因此可以用方案2，即E=[E_1, E_2] ，X=[X_1;X_2]
对得到结果的AllReduce Sum即可

输出embedding

输出的时候每个token要跟单词本的向量做点积过softmax返回最大概率的词，即

\text{GEMM}[Y_1, Y_2] = [XE_1,XE_2]

其中X 是(BL, H) 尺寸， E_1 是(H, v_1) 尺寸，E_2 是(H, v_2) 尺寸
由于接下来要计算softmax，此时naive方法是做通信整个(BL, v) 的矩阵，但是由于v 很大，通信量很大
优化的策略就是各自求出softmax的指数分母的和，得到长度为BL 的和向量，对和向量做AllReduce，然后再计算softmax的值，这样通信量就从BLv 降低到了

通信量问题

宏观上看，每个Transformer结构内有两个带参数的模块，MHA和FFN。在张量并行模式下，这两个模块内的参数均匀分布在多个node上，模块之间需要AllReduce串行等待，每次forward和backward一共需要4次AllReduce。并且计算和通信没法并行。

因此相比于流水线并行中每个stage间才通信不同，张量并行每个Layer内都得通信，因此张量并行的通信量远大于流水线并行，一般在高速互联的同一个island内才使用张量并行

ZeRO

ZeRO的出发点是希望优化数据并行里显存占用。因为在数据并行里面，每个device上都有完整的权重信息，梯度信息和优化器状态信息，这个其实是比较冗余的。

GPT2显存占用分析

在具体介绍ZeRO的显存优化方案之前，我们先仔细分析一下如果用naive的训练策略，GPT2模型是如何在32G的单卡上，以32的batch size大小训练起来的。

已知基本的参数如下

GPT2模型的参数量\Psi=1.5B ，序列长度L=1024 ，batch size大小是B=32 ，feature维度是D=768 ，一共12 个transformer block
GPU的显存大小是32G

显存占用大致可以分成4部分，参数+梯度+优化器+激活值，大小为

2\Psi +2\Psi + K\Psi +7.2G= (2+2+14) \Psi + 7.2G=16 \Psi+7.2G=31.2G

详细数值拆解如下

参数parameters(fp16): 2\Psi=3GB
梯度gradients (fp16): 2\Psi=3GB
优化器optimizer states: 一般是K\Psi ，不同优化方式的系数K 不一样，例如adam的话是12\Psi
- parameters(fp32): 4\Psi=6GB
- momentum(fp32): 4\Psi=6GB
- variance(fp32): 4\Psi=6GB
激活值等residual states (约为7.2GB )
- activation(fp16): 1个transformer block的激活值总量至少为12BLD ，那么12个为144BLD=3.6G 个激活值，大概7.2G显存
- temporary buffers: 包括了all_reduce的空间等
- fragmented memory: 内存碎片

显存放不下怎么办

假设模型继续增大，一张卡就放不下了，自然需要从权重和激活值两大方面砍预算，常见思路如下

Paramater Server(PS)，参数服务器思想，权重在整个集群集中存储一份，其他worker按需所取。
Pipeline Parallelism(PP)，按网络深度延伸方向切分网络成若干段，每一段的权重放在不同卡上，典型代表GPipe
Tensor Parallelism(TP)，把矩阵乘做矩阵分解，从而把权重矩阵均匀拆成若干份放在不同卡上，典型代表Megatron-LM
re-materize技术。可以把显存降低到1/\sqrt{N} ，但是引入了额外一次forward，占用大概原始的33%的计算
CPU-offloading。把激活值直接放到cpu上，BP的时候再加载回来

ZeRo借鉴了上述方法中的部分思路，分别就权重和激活值两个方面入手优化显存，分别称为ZeRO-DP和ZeRO-R

ZeRO-DP显存优化

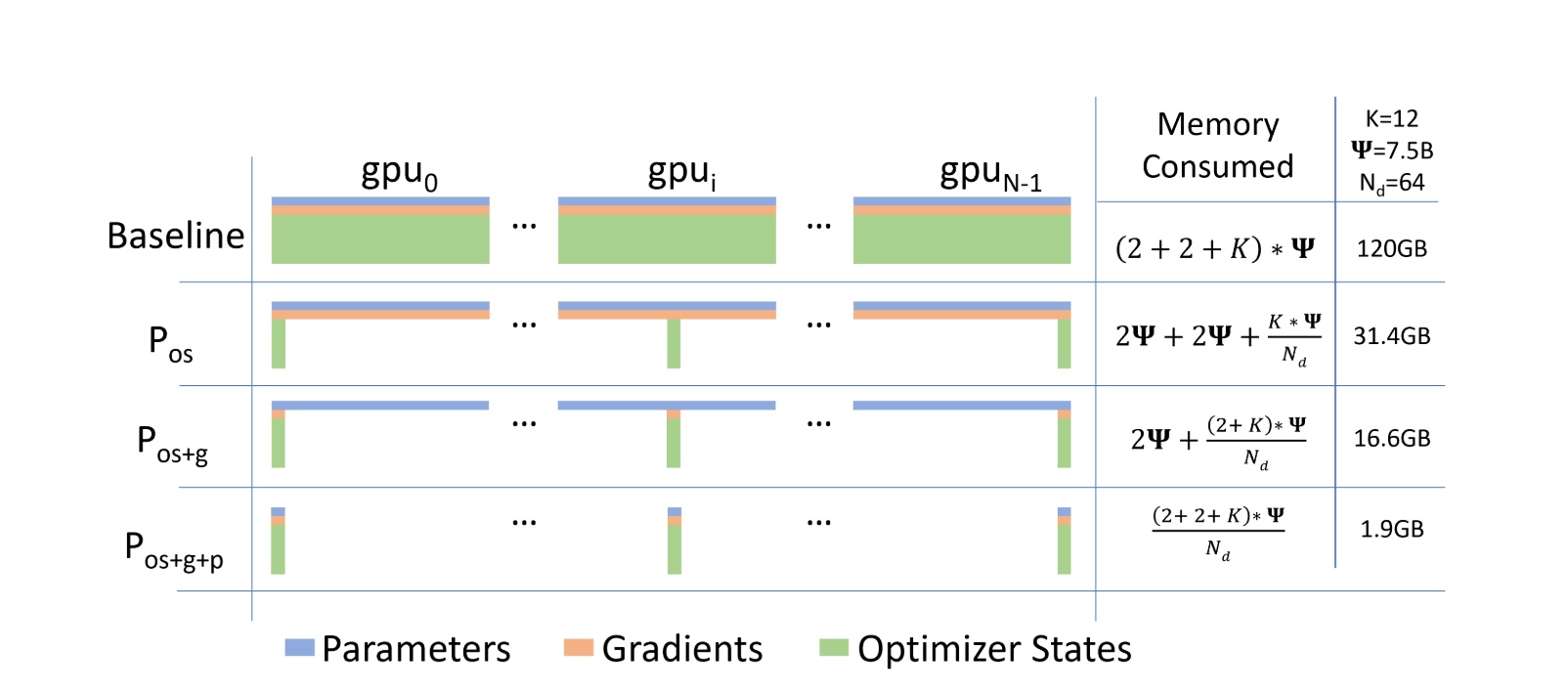

ZeRO-DP的显存优化有三个层级，ZeRO-1，ZeRO-2和ZeRO-3

下面分析各种策略下的通信量和显存优化情况

策略1: naive DP的通信量

沿用前面数据并行的DistributedDataParallel，只在gradient更新的时候AllReduce一次，然后各卡上并行跑optimizer步骤
对gradient做AllReduce，使用ReduceScatter和AllGather方式，于是通信量是\Psi + \Psi = 2\Psi
显存方面没有任何优化，参数、梯度和优化器状态在各卡都有一份，显存占用16\Psi=120GB

策略2: Zero-1方案P_{os}

P_{os} 对优化器状态optimizer state做partition
每张卡gradient算完之后用ReduceScatter发送到对应的卡上即可，通信量为\Psi
在各卡做完optimizer state更新权重之后，把权重做AllGather，通信量为\Psi
因此总的通信量为2\Psi ，跟naive DP一致
显存方面，参数和梯度跟naive DP一样，优化器状态降到了1/N_d=1/64 ，因此显存占用为4\Psi+12/64\Psi=4.1875\Psi=31.4GB ，约为策略1的1/4

策略3: ZeRo-2方案P_{os+g}

P{os+g} P{os+g} 对optimizer state和gradient做partition，情况跟P{os} 类似，通信量也是\Psi + \Psi = 2\Psi ，因此跟naive DP一致
显存方面，参数跟naive DP一样，梯度和优化器状态都降到了1/N_d=1/64 ，因此显存占用为2\Psi+14/64\Psi=2.22\Psi=16.6GB ，约为naive DP的1/8

策略4: ZeRo-3方案P_{os+g+p}

P_{os+g+p} 对optimizer state，gradient和weight都做了partition
前馈过程中，weight需要做一次AllGather才能算出各层的activation，通信量\Psi
反馈过程中，weight也要做一次AllGather才能算出各层的gradient，通信量\Psi
各层gradient需要ReduceScatter发送到对应的卡上，通信量\Psi
因此总的通信量为3\Psi ，为naive DP的1.5倍，增加50%通信量
显存方面，参数、梯度和优化器状态都降到1/N_d=1/64 ，因此显存占用为16/64\Psi=1.9GB ，约为naive DP的1/32

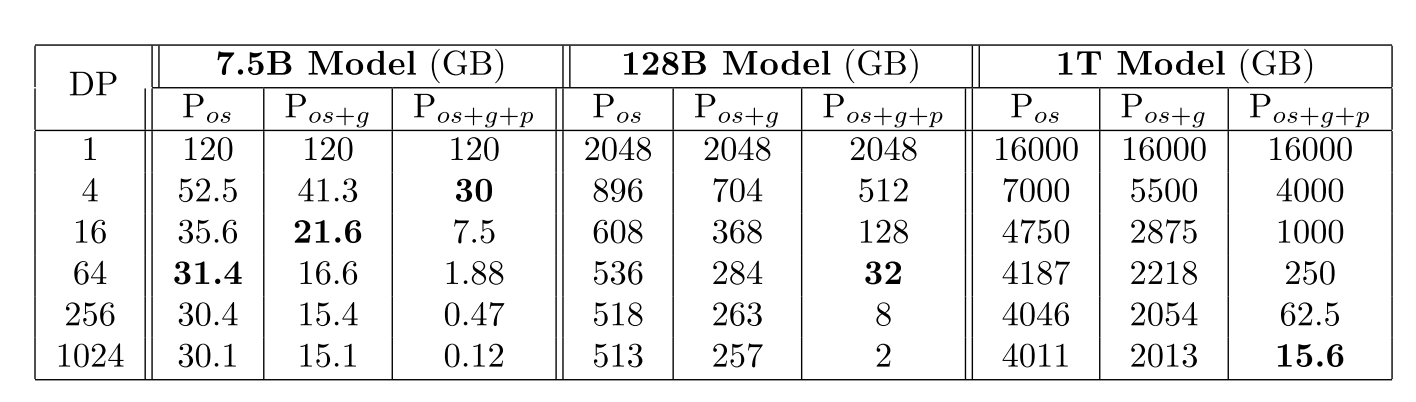

不同尺寸模型在不同DP并行度下，不同ZeRO策略的显存占用如下所示

ZeRO-R显存优化

R这里指Residual States，就是除了参数、梯度和优化器状态的其他显存占用，包括以下几方面

activation。用已经切块之后的activation checkpointing技术，就是re-materialization技术
temporary buffers。用一个固定大小的buffer
fragmented memory。on-the-fly策略调配显存位置，消除碎片，具体来说
- 前馈过程: 保留的activation(long live)和删掉的activation(short live)交替出现而留下的碎片
- 反馈过程: 相对于weight的梯度(long live)和计算weight梯度需要的输入(short live)

DP/PP/TP小结

DP的优势是计算和通信效率都很友好，但是权重的显存不友好，每张卡都有一份。因此ZeRO对此进行大刀阔斧优化，借鉴了Parameter Server的思路，ZeRO-3让每张卡只维护一部分的网络权重、梯度和优化器状态
PP的问题是要求mini-batch里面batch size足够大才能掩盖住流水线带来的overhead。batch size如果过大，会增大激活显存的占用
TP的优势是权重显存非常友好，没有冗余。但是计算和通信效率不友好，通信量要求很大，在超出了一个island的时候性能下降很快。

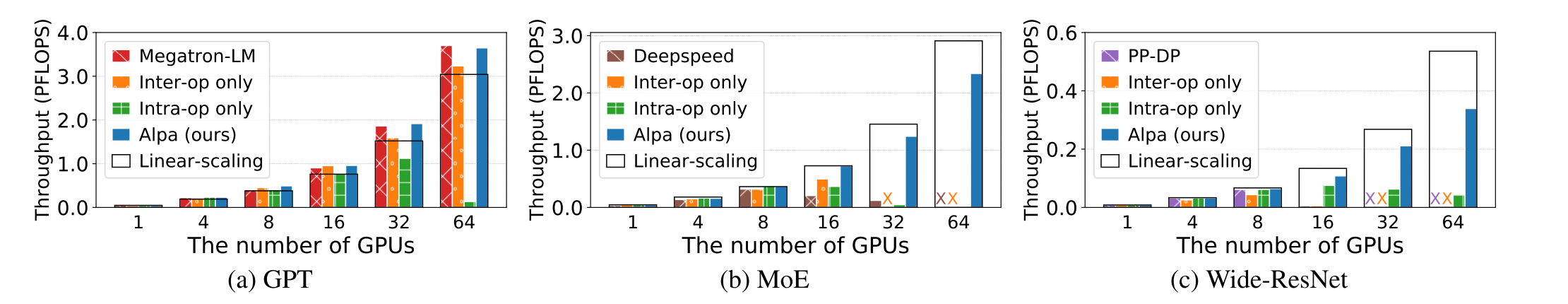

Alpa

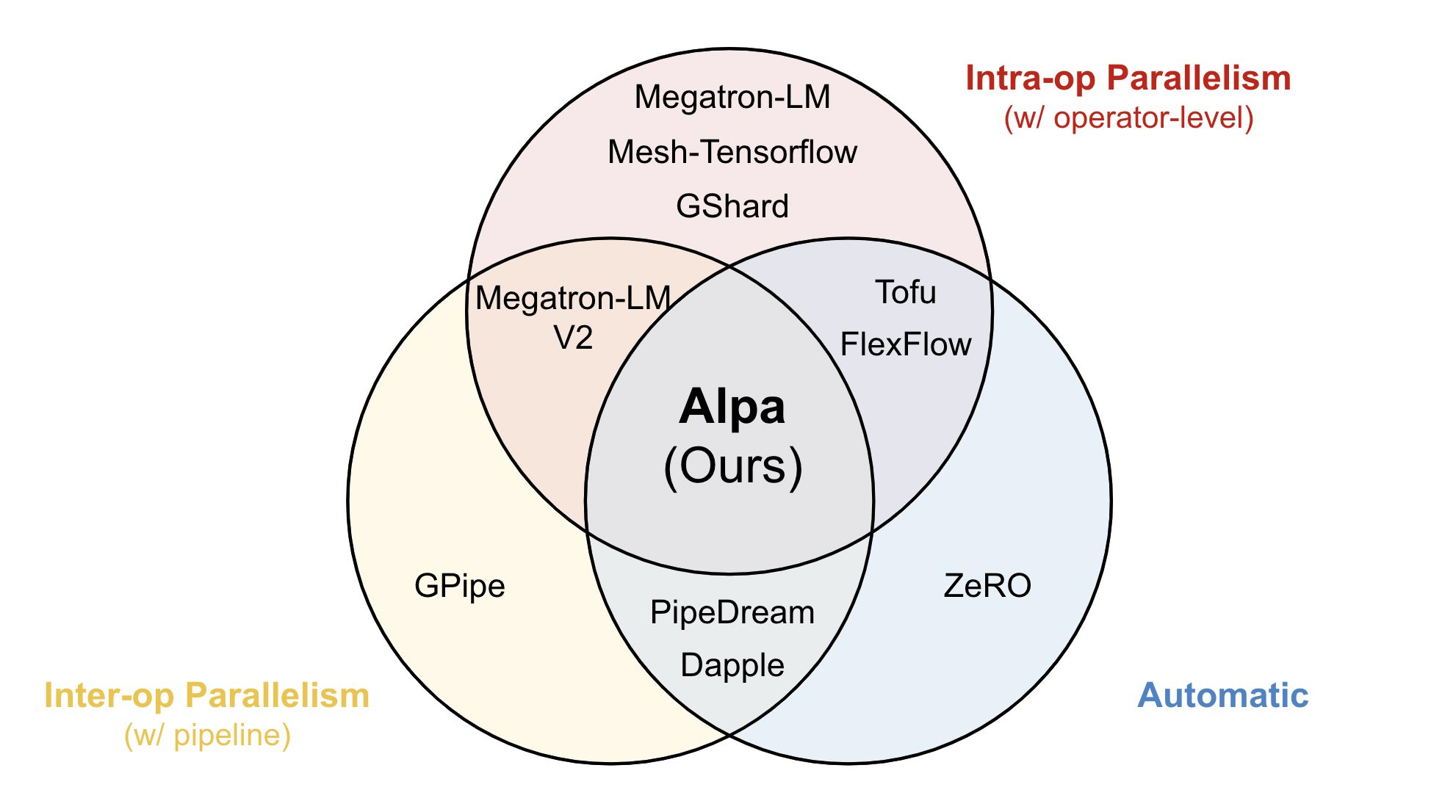

前面说的方法都是人工设计的并行策略，而Alpa是一种自动化搜索并行策略的方法，很大程度上借鉴了AI编译器的思想。该文的一作就是TVM里面自动化搜索方法Ansor的一作。

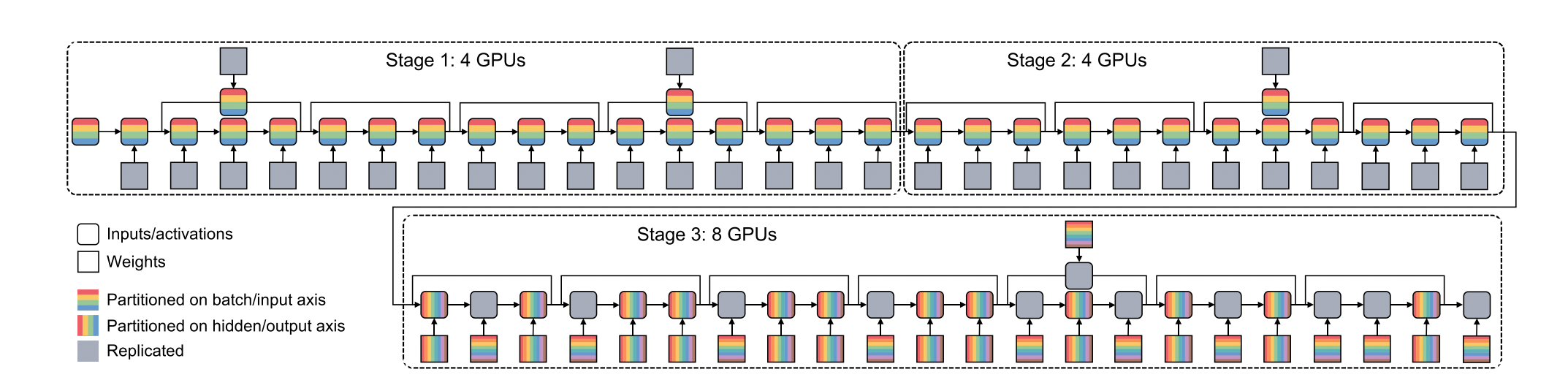

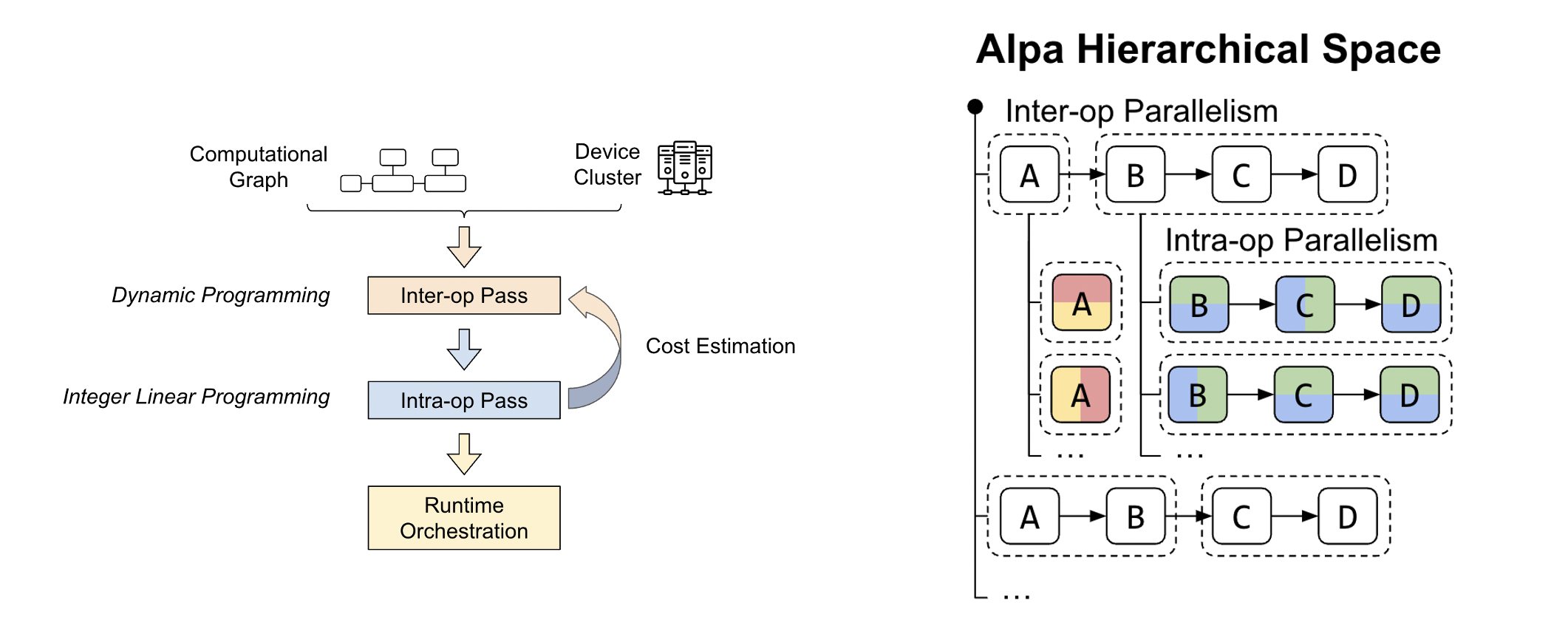

Alpa主要针对计算图和硬件集群之间的分配问题，提出了Inter-op和Intra-op两阶段的自动并行策略搜索算法。这个算法整体是两层循环，先感性理解一下，如下图所示

外层循环(Inter-op)：将计算图op序列切分成不同的stage，同时将硬件集群也划分为不同的mesh网格，形成若干个stage-mesh对
内层循环(Intra-op)：对于每一种个stage-mesh对，用整数规划方法估计出计算和通信cost

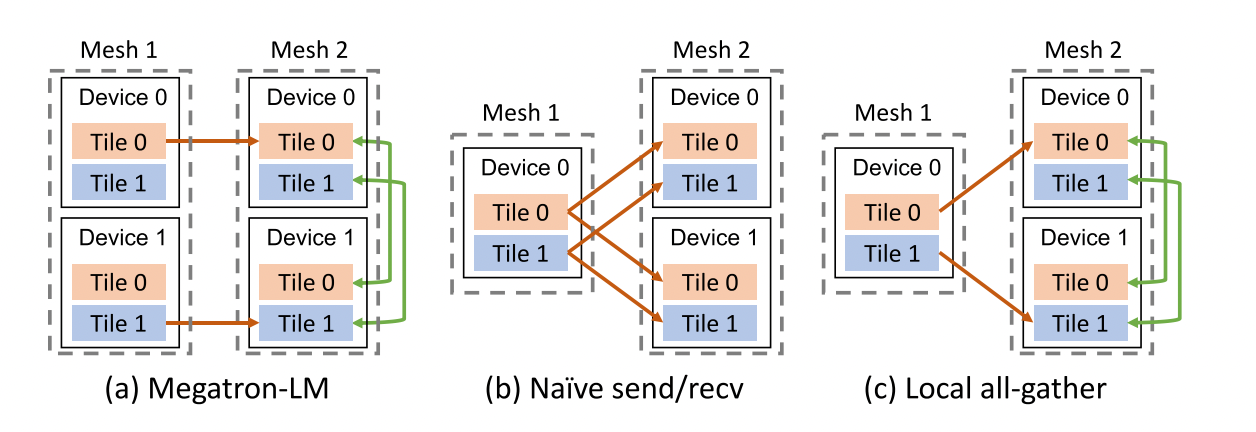

运行编排(Runtime Orchestration)：插入必要的within-mesh和cross-mesh的通信收发等节点，编译出完整可以跑的运行文件，得到完整端到端速度

问题定义

个人认为Alpa最大的贡献是对计算图和硬件集群分配问题做了数学建模，并且使用合理的简化和对应数学手段求解这个数学问题。下面我们先简单介绍一下计算图和硬件集群分配问题。

假设一个计算图有K 个结点，并且是个DAG，拓扑序依次为o_1 \rightarrow o_2 \rightarrow \cdots \rightarrow o_K
假设一个计算集群有 N \times M 个计算设备。一般来说每一行是一个高速互联的island，不同行之间的链接会稍微慢一点，例如
- GPU集群里面就是单机8卡，M=8
- TPU集群里面就是最大512个TPU组成的Pod，M=512

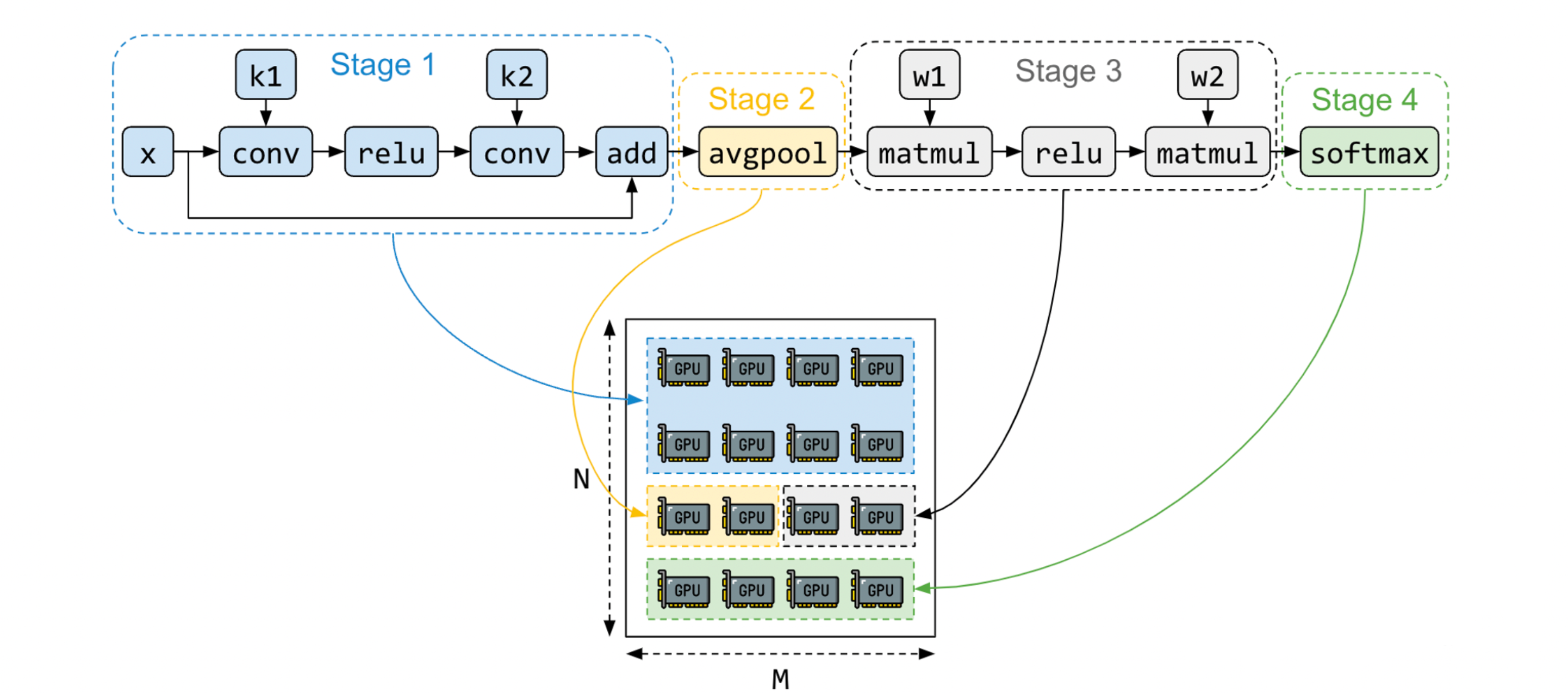

分布式计算本质上就是找到一个分配策略把K 个结点首先切分为S 个阶段，每个阶段包含计算图算子集合s_i ；同时把计算集群也切分为S 块，每一块大小为n_i\times m_i ，记为\text{Mesh}(n_i, m_i) 。然后把s_i 分配到\text{Mesh}(n_i, m_i) 进行计算。如下所示

这里注意\text{Mesh}(n_i, m_i) 被规定为n_i \times m_i 的矩形块，形状只有两种

一维情况: (1,1) 或者(1, 2) 或者(1, 4) 或者(1, 2^b) ，即高为1，宽为2的整数次幂
二维情况: (1, M) 或者(2,M) 或者(a, M) ，即高任意正整数，宽为固定M

可以证明对于任意形状的N \times M 计算集群，总能进一步切分为一系列{(n_1,m_1), \cdots, (n_S, m_S)} 计算网格，这些子网格是可以无重无漏地完整覆盖原始计算机群的。

因此计算图和硬件集群分配问题的求解过程，可以

先定义内层循环Intra-op的耗时接口为t_\text{intra}(s_i, \text{Mesh}(n_i, m_i))
然后外层循环Inter-op通过不停地枚举切分方式和调用Intra-op的耗时接口
最终找到一个端到端耗时最短的分配策略

下面我们就先详细了解一下内层循环Intra-op的细节，然后看外层循环Inter-op是如何做切分搜索的

Intra-op

Intra-op模块的输入是计算图s_i 和计算资源\text{Mesh}(n_i, m_i) ，输出的是最优分配策略和对应的实际耗时。由于我们使用的是SPMD的计算方式，因此\text{Mesh}(n_i, m_i) 内的所有device是对等peer关系，对每个op的执行都是一样的。因此我们可以转变为贪心算法，只需要依次确定s_i 里面的每个op的输入tensor是如何被切分发送到这n_i \times m_i 个device上进行计算，那整个s_i 和\text{Mesh}(n_i, m_i) 的分配策略就确定了。

这里岔个话题简单介绍分布式里常见的几个名词，SIMD、SIMT和SPMD

SIMD(Single Instruction Multiple Data)，就是我们常说的向量化指令集，一个指令可以处理多个数据。例如X86的SSE/AVX和ARM的NEO等
SIMT(Single Instruction Multiple Data)，一个线程块的多个thread线程执行同样的程序，最常见的就是CUDA编程了
SPMD(Single Program Multiple Device)，多个device上执行相同的程序，完全对等peer关系，然后用过collective communication的方式做信息交互

回到Intra-op的逐op切分过程。对于每个op，我们只需要关注输入tensor的切分选择既可，一般来说三选一，分别为Row-partitioned、Column-Partitioned和Replicated

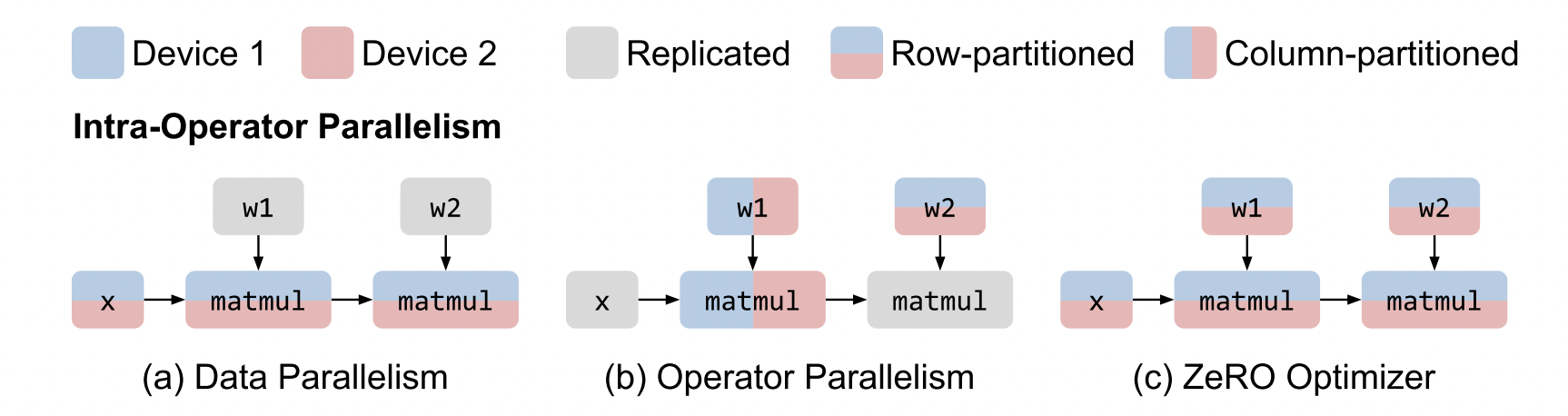

拿matmul举例

数据并行情况下。输入是Row-partitioned，权重是Replicated
张量并行情况下。输入是Replicated，权重是Row-partitioned或者Column-partitioned

为了方便地描述tensor到device的切分方式，我们引入Sharding spec概念。类比于op的layout，例如conv2d有NHWC和NCHW两种layout，当前一个op输出layout不满足当前op输入layout要求的时候，我们做个layout转换既可。

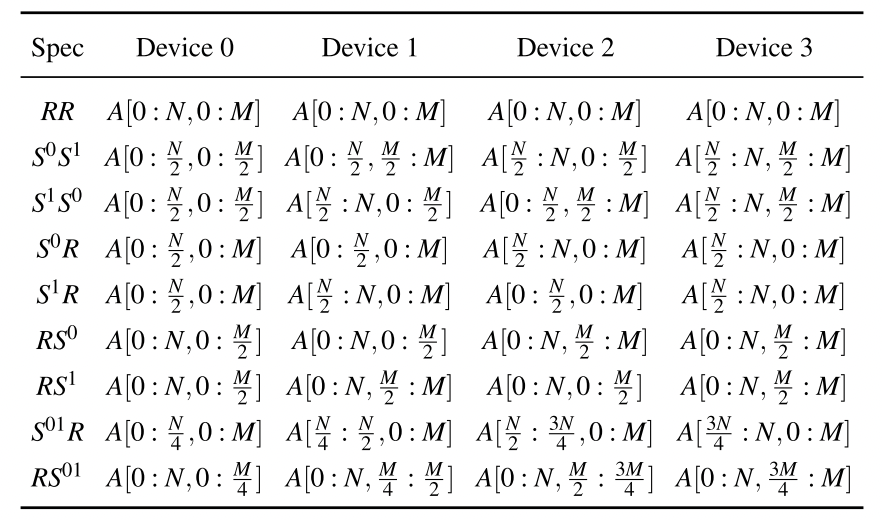

举例2维tensor被切分到2x2的device mesh的情况，alpa定义了如下的9种Sharding spec

符号含义如下

字母个数跟tensor维度保持一致，字母含义只有两种，R代表Replicated，S代表Split。因此RR就是Replicated，SR就是按行切分，RS就是按列切分，SS就是行列都切分
为了描述device的映射，用上标数字代表被切分后映射到device mesh的哪个维度。因此只有S字母有上标数字，特殊的S^{01}R 代表把tensor沿着行均匀分成4分，同理得到RS^{01}
表格种每一列是原始tensor A被分配到各个device上的具体情况

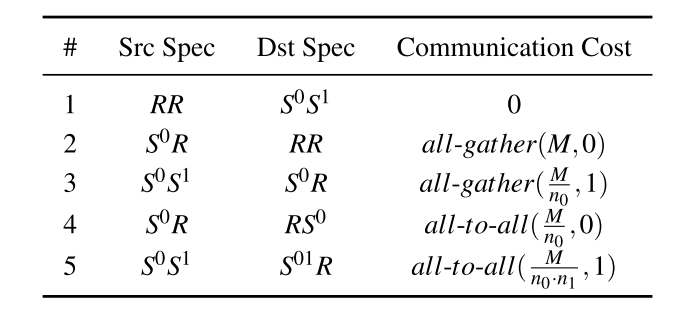

有了上述的Sharding Spec，那么当出现不匹配的时候，引入Spec转换既可，即Resharding。但是注意这里跟layout 转换出现内存重排一样，Spec转换可能出现额外通信开销，如下所示

由上可知，每个op的每个tensor都有若干种Sharding spec，如果spec不匹配还会出现Resharding的额外通信开销。这个问题可以归约为整数规划问题，目标函数定义如下

\min_{s} {\sum_{v \in V}s_v^T(c_v+d_v)+\sum_{(v,u)\in E}s_v^TR_{vu}s_u }

其中

V 可以看成所有待确定spec的tensor，v 代表其中任意一个tensor
s_v 代表这个tensor所有的spec选择的one-hot向量，对应的c_v 和d_v 就是相应spec选择的通信代价和计算代价
R_{vu} 就是Resharding代价矩阵，衡量相邻v 和u 的通信代价

接下来就是如何求解上述目标函数，本质上是个数学问题。这里有若干技巧

把二次项的矩阵R_{vu} 做flatten变成1维的，然后转化成跟第一项类似的线性one-hot选择，于是整数规划问题转化为了整数线性规划问题(ILP)，有成熟的python package可以调用
仿照前人做法，将计算代价d_v 设置为0，原因是
- 对于计算密集型算子，不允许用replicated方式，因此SPMD下任何一种切分计算量都是一致的，因此可以置为0
- 对于非计算密集型算子，计算量本身可以忽略不计，因此也可以置为0
通信代价用通信量除以带宽近似计算

至此给定计算子图s_i 和计算网格\text{Mesh}(n_i, m_i) ，对应的最优耗时t_\text{intra}^{*}(s_i, \text{Mesh}(n_i, m_i)) 可以通过上述ILP过程求解得到

Inter-op

如何将原计算图切分为S 个子图s_i ，以及如何将\text{Mesh}(N, M) 的计算网格切分成S 个子计算网格\text{Mesh}(n_i, m_i) ，这是接下来Inter-op需要解决的问题。

切分计算图其实就是流水线并行的过程，我们考虑Gpipe或者synchronous 1F1B的流水线方式。假设网络被分成了4段，每一段分别放在不同的算力节点上，逻辑上串联形成流水线并行，如下所示

由于网络每一段的计算吞吐不完全一样，因此有快有慢。假设各段前向过程耗时为t_1 \sim t_4 ，那么容易知道整个mini-batch的总前向耗时为

t_\text{pipeline}=t_1+t_2+t_3+t_4 + (m-1)\cdot \max \{t_1, t_2, t_3, t_4\}

其中\max{{t_i}} 其实就是寻找最慢的stage。

泛化到一般情况，可以知道当切分为S 个子图后，整体端到端的耗时为

T^* = \min_{s_1,\cdots,s_S \atop (n_1,m_1),\cdots,(n_S,m_S)} \left\{\sum_{i=1}^{S}{t_i} + (B-1) \cdot \max_{1\le j \le S}\{t_j\}\right\}

其中t_i 是子图s_i 的执行时间，B是流水线并行中micro-batch的大小，在上图例子中B=8

上式求解非常困难，因为切分方式未知，并且还有个求最大值过程。仔细分析，如果我们假定所有stage最大值是t_\text{max} ，即第二项是已知的，那么只需重点考察第一个求和项了。因此可以把原问题转换为带最大值约束的最优化问题，如下所示

\begin{equation} T^* = \min_{\substack{s_1,\cdots,s_S \\ (n_1,m_1),\cdots,(n_S,m_S)}} \left\{\sum_{i=1}^{S}{t_i} + (B-1)\cdot t_\text{max} \right\} , \ \text{subject to} \ t_i \le t_\text{max} \end{equation}

为了进一步考虑子图和计算资源的划分，我们用DP动态规划求解，并且定义3维状态方程F(s,k,d;t_{max})

含义为把从o_k 到o_K 的计算图切分为s 个子图，并且放在d 个device上的最低耗时分配方案。
注意原始原图共K 个op，拓扑序为o_1 \rightarrow o_2 \rightarrow \cdots \rightarrow o_K
要求约束每个子图最大耗时为t_\text{max}

由F(s,k,d;t_{max}) 可以得到状态转移方程为

\begin{split}F(s,k,d;t_{max})= \min_{ k \le i \le K} \left\{t_{\text{intra}}((o_k,\cdots,o_i),\text{Mesh}(n_s,m_s),s) +F(s-1,i+1,d-n_s \cdot m_s;t_{max}) \atop| t_{intra} ((o_k,\cdots,o_i),\text{Mesh}(n_s,m_s),s) \le t_{max}\right\}\end{split}

方程比较复杂，含义如下

考虑把o_k \rightarrow \cdots \rightarrow o_K 从中间o_i 切开，前面o_k 到o_i 部分形成新的stage，并且放置到\text{Mesh}(n_s, m_s) ，这个耗时调用前面的Intra-op
剩下的子问题F(s-1,i+1,d-n_s\cdot m_s;t_{max})
注意这里的\text{Mesh}(n_s, m_s) 会穷举所有可能的值，只要n_s \cdot m_s <d

因此我们不难发现

\begin{equation}T^*(t_{max})=\min_{s}\{F(s,0,N\cdot M;t_{max})\}+(B-1)\cdot t_{max}\end{equation}

上述三维的DP过程复杂度很高，有些tricks可以降低复杂度

t\text{max} 在从小到大的穷举过程中，如果B\cdot t\text{max} 已经大于当前的T^* 了，那么可以提前剪枝停止算法了
提前对原计算图中的非密集型算子(如ReLU)等做算子融合，可以极大减少搜索空间

Runtime Orchestration

为了的得到最终可运行的二进制文件，还需要做一些后处理，例如within-mesh和cross-mesh的通信算子。这里corss-mesh是指不同stage之间的通信，由于往往他们之间的通信带宽不高，因此需要用一定的优化策略，如下所示

红色边是跨mesh的较慢通信线路，绿色是mesh内的快速通信线路

对于mesh内的通信

如果前后两个mesh是相等尺寸的话，用(a)的scatter-gather方式
如果是不等尺寸的话，用(c)的all-gather方案

实验结果

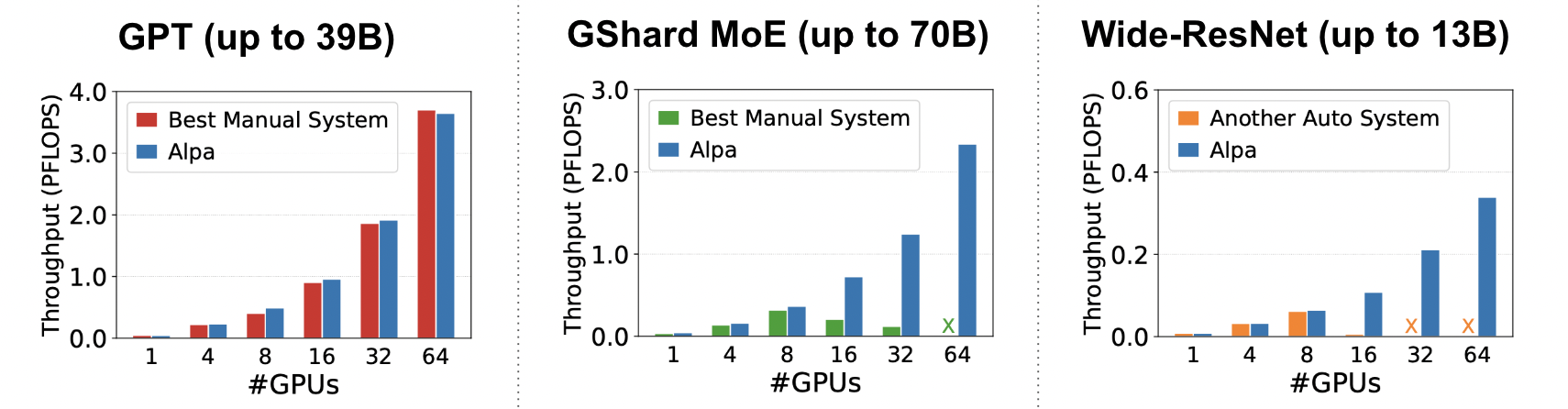

alpa比Megatron-LM、Inter-op Only和Intra-op only策略都要好一点，但是跟最优秀的人工设计相比还是略差一点

最后还可视化了一下Wide-ResNet在16GPU上的搜索结果

写在最后

最后小结一下，本文主要有4部分内容

分布式通信原语包括了点对点通信和集合通信的方法。其中集合通信包括了一对多的Broadcast和Scatter，多对一的Reduce和Gather，多对多的AllReduce、AllGather、ReduceScatter和AllToAll
3D并行包括了数据并行(DP)、流水线并行(PP)和模型并行(TP)
- DP的优势是计算和通信效率都很友好，但是权重的显存不友好，每张卡都有一份
- PP的问题是要求mini-batch里面batch size足够大才能掩盖住流水线带来的overhead。batch size如果过大，会增大激活显存的占用
- TP的优势是权重显存非常友好，没有冗余。但是计算和通信效率不友好，通信量要求很大，在超出了一个island的时候性能下降很快。
ZeRO针对数据并行显存占用大的问题，借鉴了Parameter Server的思路，提出了ZeRO-1，ZeRO-2和ZeRO-3的优化。其中ZeRO-2让每张卡只维护一部分的梯度和优化器状态，显存占用减少到原来的$1/8$，通信带宽保持不变
Alpa鉴了AI编译器的思路，对3D并行进行建模，用自动化搜索的方式得到了仅次于手工最优的并行策略
