（6）AIGC组成原理(下)

作者：小A，aaronxic，知乎个人主页

发表时间：2023年7月8日

原文地址：https://zhuanlan.zhihu.com/p/646219589

开篇

大家好，我是小A。上一篇（5）AIGC组成原理(上) 中我们介绍了常见的4大类生成算法，包括了VAE、GAN、Flow Model和Diffusion Model。从这一篇开始我们将深入具体的应用中，看看这4种算法是如何应用在Image生成，Video生成，Audio生成和3D生成中的。

PS: 长文预警，本篇约1w字，关注&收藏后电脑上阅读体验更加哦~ (^_^)

提纲如下，共4个章节

Image生成。重点介绍了VAE系列和Diffusion系列，各选了3种方法
- VAE系列。VQ-VAE(2017.11)把VAE的隐空间变成了离散的；dVAE(2021.02)使用gumbel softmax trick提高了VQ-VAE的随机性；DALL-E(2021.02)分别建模了 p\theta(x|z) p\theta(x|z) 和 p\psi(z|y) p\psi(z|y) 完成了文生图的任务。
- Diffusion系列。GLIDE(2021.12)贯彻了classifier-free的思路，完成了文生图和带文字的图片编辑任务；DALL-E2(2022.04)把GLIDE和DALL-E结合在一起，把效果做出了圈；ControlNet(2023.02)用旁路网络和zero convolution的方式把多种condition植入stable diffusion模型，得到了广泛的应用
Video生成。来自Google的两篇工作，分别使用了VAE和Diffusion算法。
- VAE方法。Phenaki(2022.10)整合了C-ViViT和MASK-GIT方法，利用前者做编码和解码，利用后者做隐空间下的完形填空预测未来。
- Diffusion方法。imagen Video(2022.10)使用了7段级联的模型，首先生成低分辨率和低帧率的初始视频，然后通过3级空间超分和3级时间超分最终输出5秒左右的24帧率的720P视频片段
Audio生成。
- speech生成。AudioLM(2022.09)借鉴了SoundStream和w2v-BERT两种方法对原始音频信号进行声学特征和长时语义特征抽取，最终用3阶段seq2seq方法生成高质量的speech音频。
- music生成。MusicLM(2023.01)同样使用了SoundStream和w2v-BERT，再加上有Audio界的CLIP之称的MuLan模型，共3个模型联合训练完成了文字生成音乐的任务

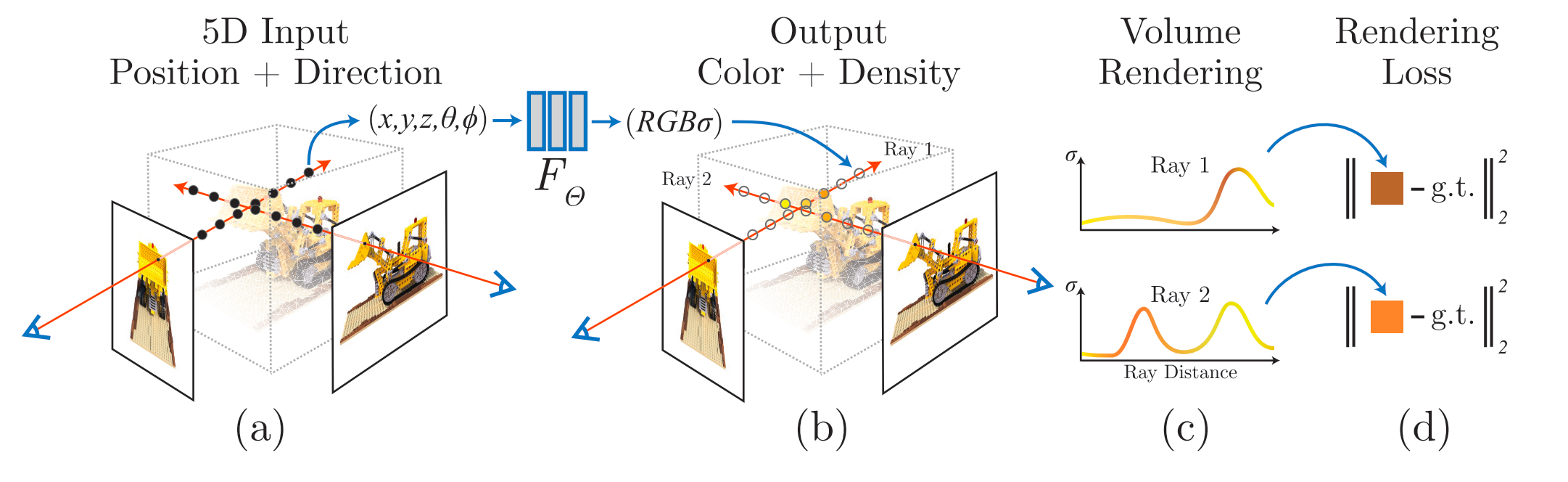

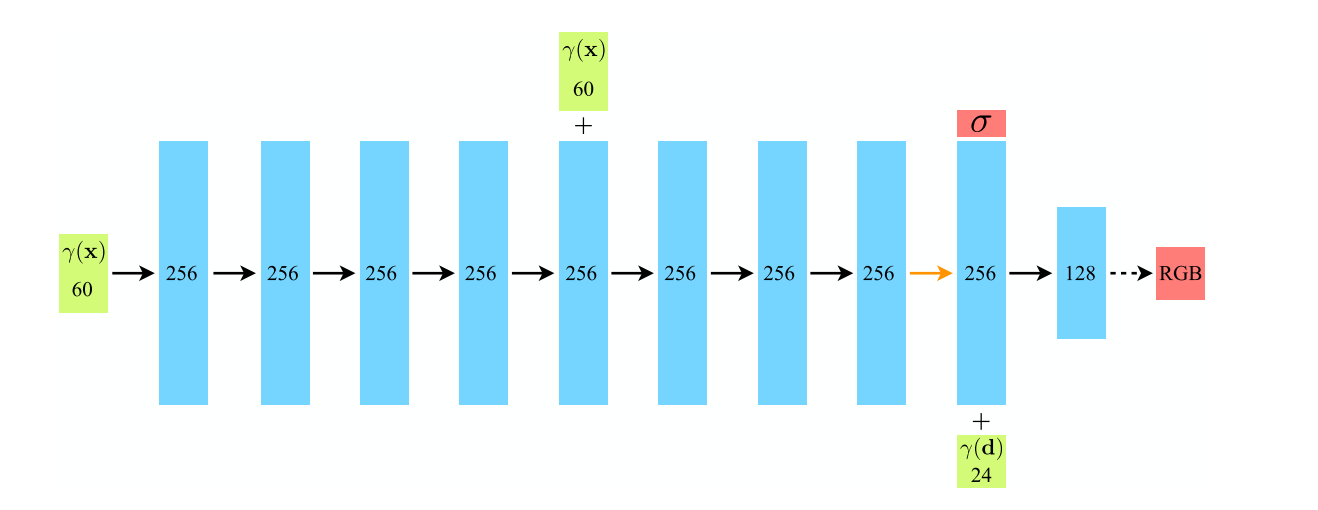

3D生成。介绍了NeRF(2020.03)的基本原理，然后展示了DreamFusion(2022.09)是如何利用NeRF和训练好的文生图Diffusion模型，得到文生3D的结果

Image生成

首先聊聊受众最广的图片生成任务，这个任务老少咸宜喜闻乐见，是toC的主力应用。例如前段时间出圈的MidJourney，以及最近在国内爆火的妙鸭相机，背后都使用了图片生成的技术。

另外大家还记得这幅《太空歌剧院》吗？这是首次AI生成的图片打败了人类选手，夺得了艺术博览会数字艺术类别冠军，幕后的杀手级应用就是Midjourney。小A之前也利用了ChatGPT和Midjourney，深度体验了一把插画师，感兴趣的同学可以参看《AI插画师体验小记》

本节将重点介绍VAE系列和Diffusion系列，分别选了3种方法

VAE系列。VQ-VAE，dVAE和DALL-E
Diffusion系列。GLIDE，DALL-E2和ControlNet

VQ-VAE

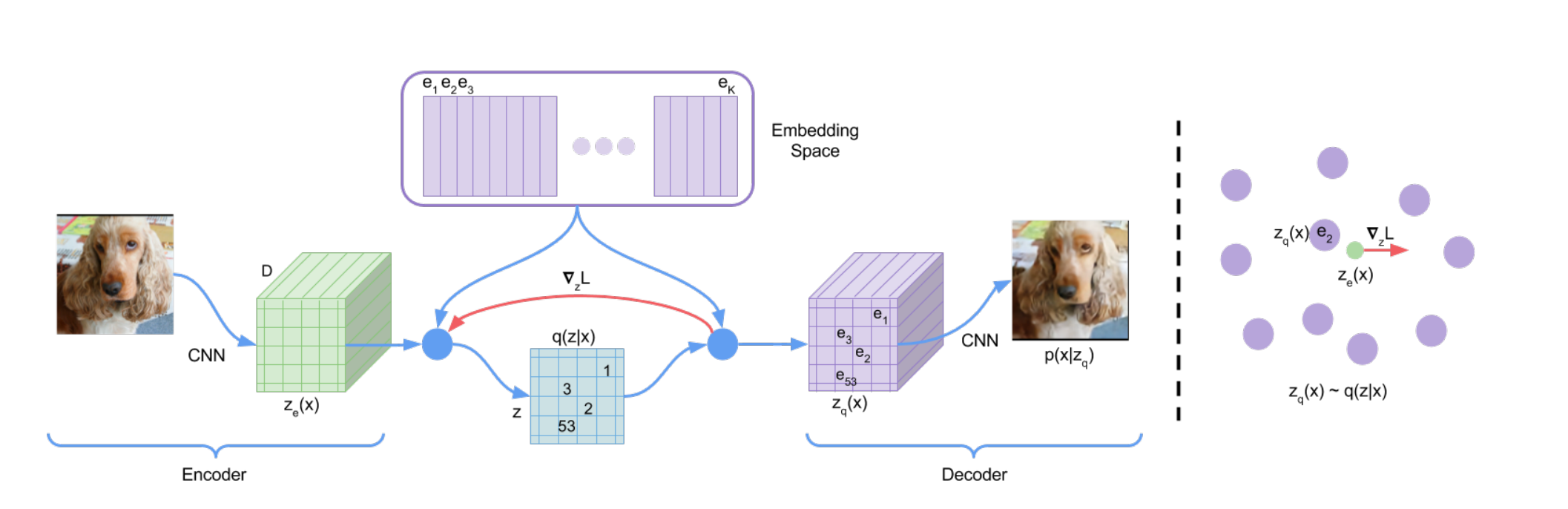

从上一篇（5）AIGC组成原理(上) 我们知道VAE的隐空间 z 是连续的多元高斯分布，而VQ-VAE将其离散化，网络结构类似UNet，如下所示

Step1：输入图片经过编码器下采样到 z_e(x)\in \mathbb{R}^{\sqrt{N}\times\sqrt{N}\times D} = \mathbb{R}^{N\times D} ，例如对于ImageNet数据集 z_e(x) \in \mathbb{R}^{32\times 32 \times D}=\mathbb{R}^{1024\times D} 。特征图上每个格点 z_e^{(i)}(x)\in \mathbb{R}^D
Step2：设置大小为K的可学习码本 e \in \mathbb{R}^{K \times D} ，其中每个码字 e_i \in \mathbb{R}^D
Step3：找到 z_e(x) 中每个格点 z_e^{(i)}(x) 的在码本 e 中最近的码字 e_k ，用其替换掉 z_e^{(i)}(x) ，最终得到 z_q(x)
Step4： z_q(x) 经过解码器上采样，输出重建图片

可见其实就是把 z_e(x) 做个聚类，变成离散的类中心，并且用类中心替换。最终loss如下

L=\log p(x|z_q(x)) + ||\text{sg}[z_e(x)]-e||^2_2 + \beta ||z_e(x)-\text{sg}[e]||^2_2

第一项是常规的重建误差，极大似然项。这一项对编码器和解码器都有梯度更新。注意由于Step3过程不可导，一般用 \text{STE}(z_q(x)) 的方法让重建误差导数能反传回到编码器网络
第二项和第三项是正则化项。这里演变成了对类中心的距离的约束，分成了两项，前面一项是对类中心做梯度更新，即更新码本；后面一项是对编码器的输出做梯度更新。其中 \text{sg} 是stop gradient

最终训练完成之后，抛弃编码器。为了对 p(z_q(x))=p(z_q^{(1)}(x), z_q^{(2)}(x), \cdots, z_q^{(N)}(x)) 做联合分布的建模，使用了PixelCNN。简单来说就是从左到右，从上到下做码字的挨个预测，类似RNN的auto-regressive过程。网络结果可以用LSTM，也可以用带特定mask掩码的CNN。

dVAE

dVAE是尝试解决VQ-VAE中存在的两个问题

采样随机性不够强，生成任务不友好
使用了 \text{STE} 做梯度近似，不够准确

解决思路如下

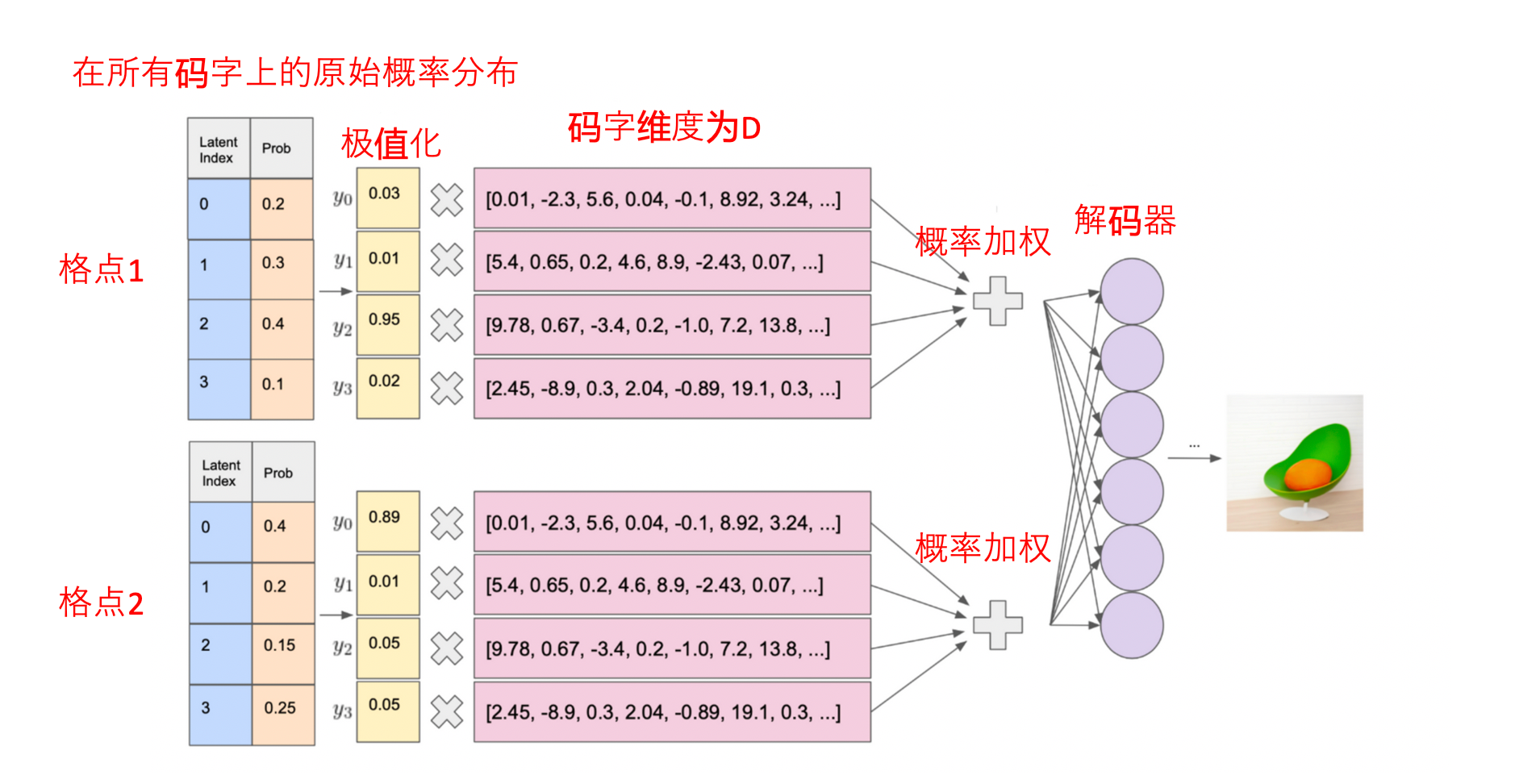

把VQ-VAE的Step1编码器的输出变成了 z(x) \in \mathbb{R}^{N \times K} ，过了softmax之后 p(z) \in \mathbb{R}^{N \times K} 代表了每个格点位置 z^{(i)} \in \mathbb{R}^{K} 在码本中K个码字的概率分布（是不是有点attention那味了）
为了引入随机性，基于 p(z) 用gumbel softmax trick做分类分布(Categorical distribution)的随机采样

gumbel softmax trick

类似高斯分布生成的方法，同属于重参数化的一种，gumbel softmax解决的是的Categorical distribution的随机采样问题。输入和输出如下

输入：多分类的概率向量 \mathbf{\pi}=[\pi_1, \pi_2, \cdots, \pi_K]

其中

\pi_i=\frac{e^{x_i}}{\sum_{j=1}^K e^{x_j}}

输出：满足上述概率向量 \pi 的one-hot向量采样结果 z ，例如 [1,0,0,..., 0] 或 [0, 1, 0, ...,0] 等

gumbel softmax的推导过程在这里略去，主要介绍方法结论

\begin{align}z &= \text{one\_hot}( \argmax_i[g_i+\log \pi_i])\\g_i &= -\log(-\log(u_i)), u_i \sim \mathcal{U}(0, 1)\end{align}

这里由于 \argmax 是不可导的，所以一般用带温度系数的softmax替代，如下所示

z_i=\frac{\exp[(g_i + \log \pi_i)/\tau]}{\sum_{j=1}^K \exp[(g_i + \log \pi_j)/\tau]}

pytorch伪代码如下

def sample_gumbel(shape, eps=1e-20):
    U = torch.rand(shape)
    U = U.cuda()
    return -torch.log(-torch.log(U + eps) + eps)

def gumbel_softmax_sample(logits, temperature=1):
    y = logits + sample_gumbel(logits.size())
    return F.softmax(y / temperature, dim=-1)

def gumbel_softmax(logits, temperature=1, hard=False):
    y = gumbel_softmax_sample(logits, temperature)
    if not hard:
        return y

    shape = y.size()
    _, ind = y.max(dim=-1)
    y_hard = torch.zeros_like(y).view(-1, shape[-1])
    y_hard.scatter_(1, ind.view(-1, 1), 1)
    y_hard = y_hard.view(*shape)
    # Set gradients w.r.t. y_hard gradients w.r.t. y
    y_hard = (y_hard - y).detach() + y
    return y_hard

DALL-E

DALL-E的名称来自 “WALL-E” 和 “Salvador Dalí”的组合，前者是皮克斯的动画角色，后者是超现实主义，代表作如下右图《永恒的记忆》

DALL-E主要完成了文生图的功能，假设图片为 x ，文字为 y ，图片隐空间为 z ，则我们的任务是给定文字的情况下求图片的分布

p_{\theta, \psi}(x|y)=p_{\theta, \psi}(x, z|y)=p_\theta(x|z, y)p_\psi(z|y) =p_\theta(x|z)p_\psi(z|y)

推导Hint

y 和 z 一一对应，因此 p{\theta, \psi}(x|y)=p{\theta, \psi}(x, z|y) p{\theta, \psi}(x|y)=p{\theta, \psi}(x, z|y) p{\theta, \psi}(x|y)=p{\theta, \psi}(x, z|y)
x 生成只跟 z 有关，跟 y 无关，因此 p\theta(x|z, y)=p\theta(x|z) p\theta(x|z, y)=p\theta(x|z) p\theta(x|z, y)=p\theta(x|z)

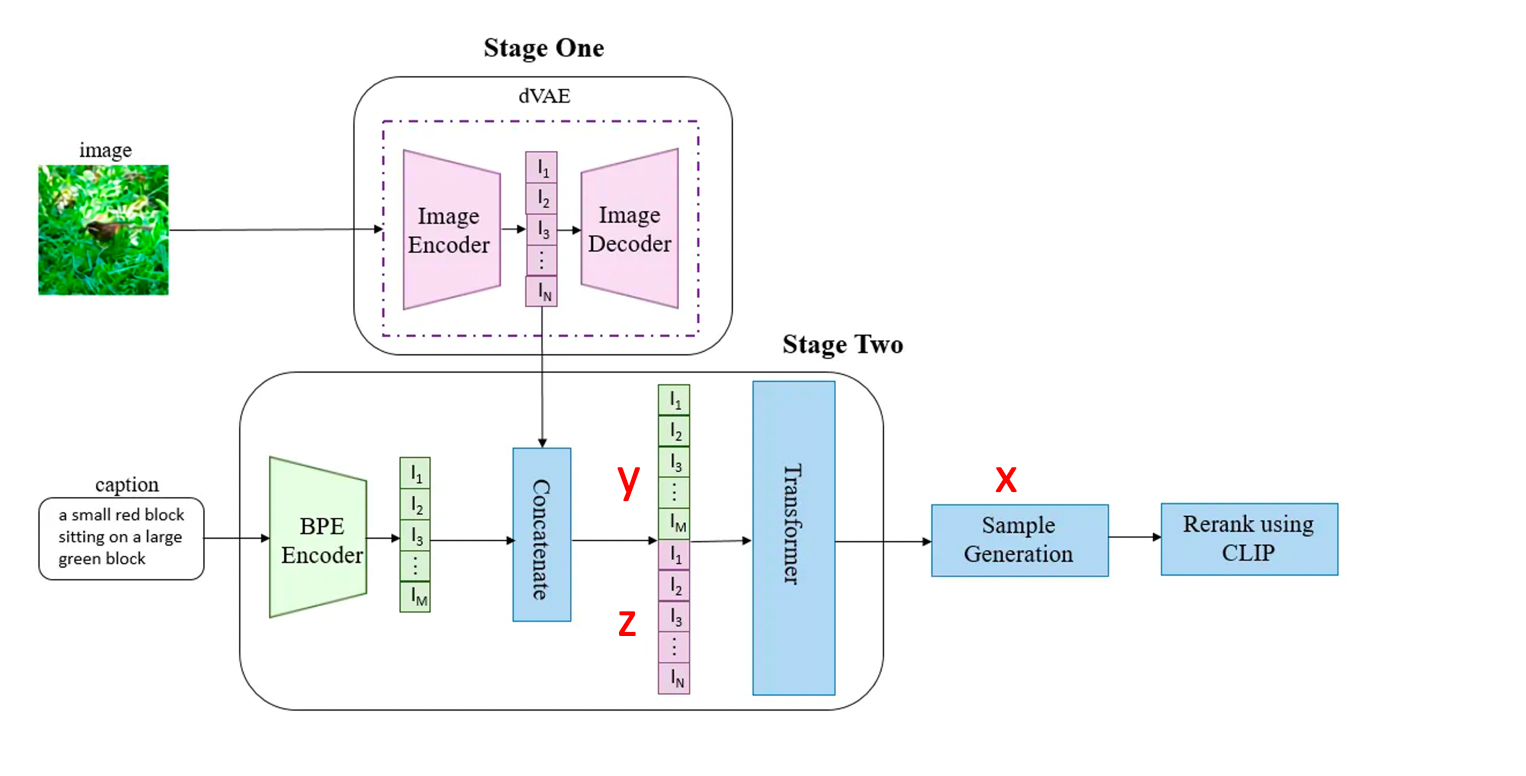

因此关键是得到 p\theta(x|z) p\theta(x|z) 和 p\psi(z|y) p\psi(z|y) ，正好对应算法的2个训练阶段

阶段1：训练图片dVAE，使用无标注纯图片数据集。最终得到图片编码器，离散码本和图片解码器 p_\theta(x|z) 。图片被编码成1024个token，且token集合大小为8192
阶段2：训练transformer来建模 p_\psi(z|y) ，使用图文配对数据集。
- 对文字调用BPE编码，得到 y
- 对图片调用dVAE图片编码器，得到 z
- y 跟 z 拼接，用decoder-only的transformer学习 p_\psi(z|y)

另外在推理的时候，还会在生成的若干图片里面，用CLIP模型做图文的打分，排序后选择匹配性比较高的图片最为最终生成图片（如果对CLIP生疏的可以回看本系列的《多模态的大一统之路》）

GLIDE

GLIDE基于guidance-free的工作，主要做了3方面工作

CLIP-guidance文生图任务
CLIP-guidance-free文生图任务。把20%的。
带文字提示的图片编辑任务

CLIP-guidance文生图

针对文生图任务，引入了CLIP的guidance，其中CLIP是抗噪特供版noisy-CLIP模型

对于噪声图片和文字描述对 (x_t, c) ，分别灌入CLIP模型的图片编码器和文字编码器，使用contrastive loss作为监督指导信息。 \mu\theta(x_t|c) \mu\theta(x_t|c) 和 \Sigma\theta(x_t|c) \Sigma\theta(x_t|c) 为网络预测的原始均值和方差

\hat{\mu}_\theta(x_t|c)=\mu_\theta(x_t|c) + s\cdot \Sigma_\theta(x_t|c)\nabla_{x_t}(f(x_t)\cdot g(c))

这里的text编码输出长度为K的特征，用处有两个

结尾的 EOS token 对应的输出作为整个text的feature，替代原来class embedding位置灌入网络
长度为K的文本特征，会被混合进网络中间层的attention层里面

CLIP-guidance-free文生图

基于第一阶段的网络做guidance-free的finetune，具体来说把20%的本文数据drop掉，置为空序列输入，让网络直接学习

带文字提示的图片编辑任务

基于第一阶段的网络做带文字图片编辑任务的finetune，具体来说，新增了4通道的输入，包括了3个RGB通道和1个mask通道。训练的时候随机选择区域mask，给定文字描述，要求带噪声图片输出mask区域的像素。

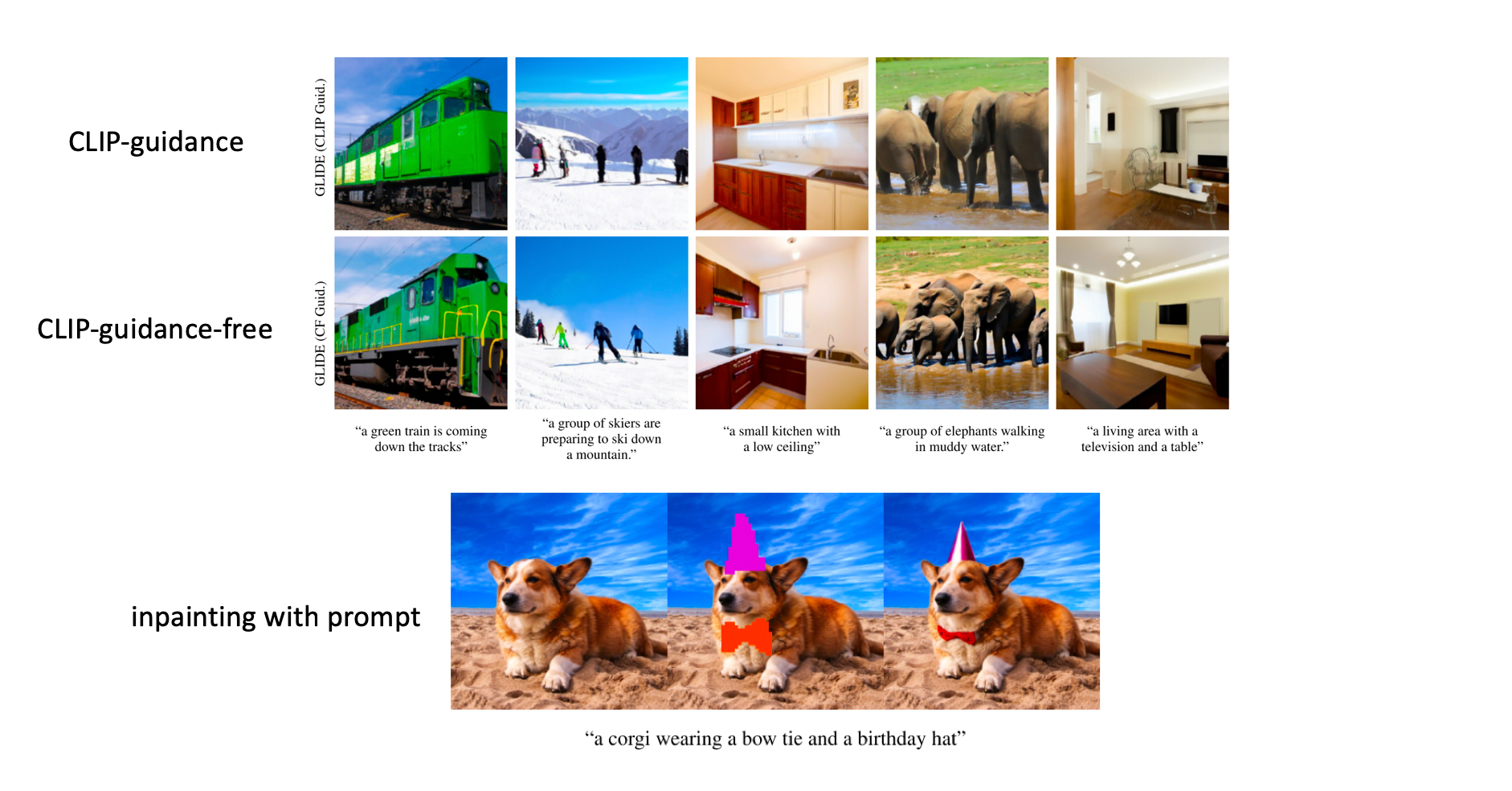

3种设置的示例效果如下

DALL-E2

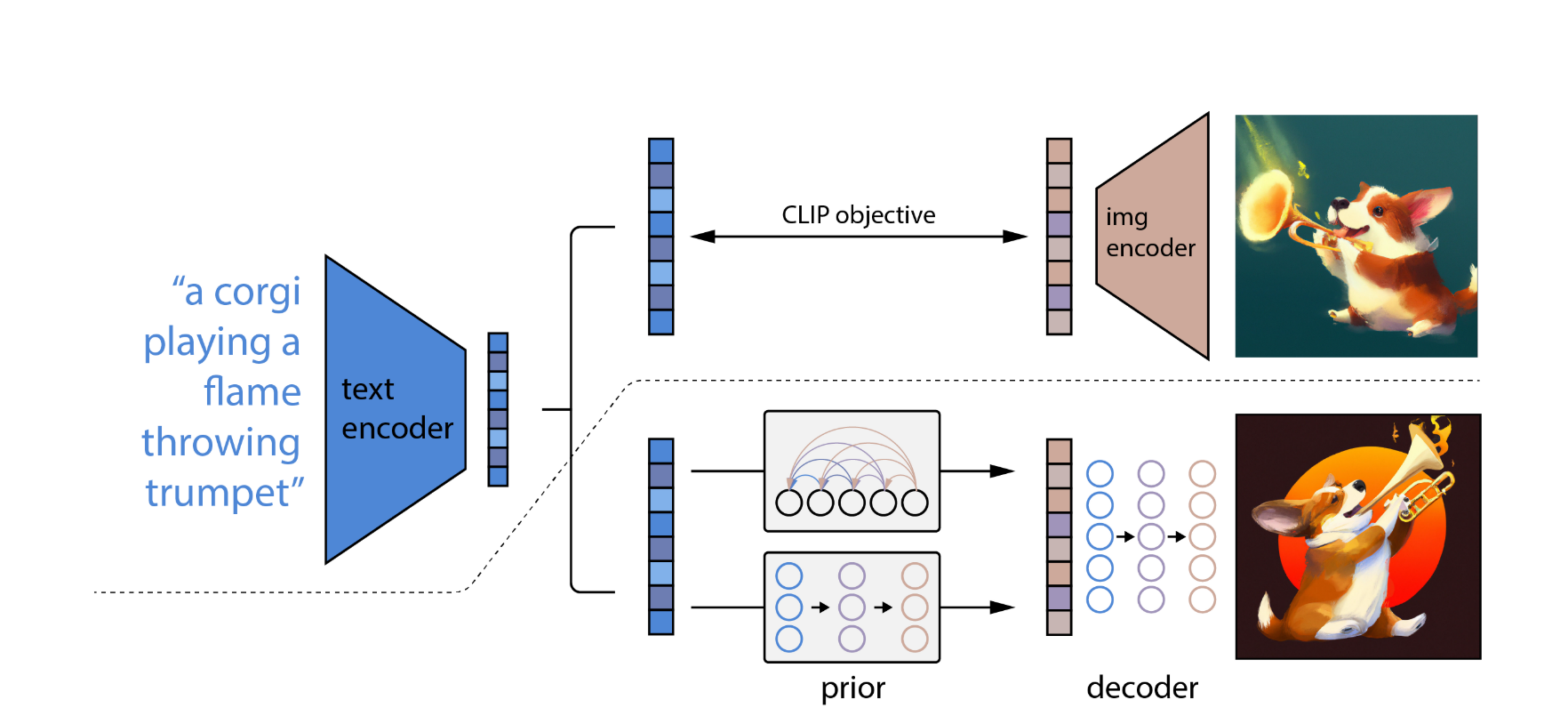

也叫unCLIP，因为CLIP是把图片变成feature，DALL-E2是把feature变成图片。DALL-E2基本可以看成是DALL-E和GLIDE的合体。

问题建模很直接，跟DALL-E一样是两阶段方法

Stage1: 通过caption得到CLIP image embedding的prior过程。方式要么用DALL-E中的autoregressive方法，要么用另外一个diffusion模型来做
Stage2: 通过CLIP image embedding到生成图片的diffusion decoder。这个过程带有较强的随机性，多样性比DALL-E中的dVAE要好

先说Stage2的Decoder的训练

本质是个Diffusion模型，细节借鉴了GLIDE。每一次传播过程都会把CLIP text embedding拼接在timestamp embedding后面，CLIP text embedding代表了text全局信息
类似GLIDE，把caption原始序列也加入attention里，希望能补充CLIP text embedding没有捕捉到的NLP信息，但是发现效果一般。
为了得到大图，还学习了两个upsample-diffusion-model，分别从 64 \times 64 到 256 \times 256 ，以及 256 \times 256 到 1024\times 1024
使用了guidance-free的方式，10%的概率随机擦除CLIP text embedding输入，50%概率随机丢弃caption输入

再说Stage1的Prior训练

方法1：AR方法。
- 跟DALL-E的思路很接近，用decoder-only网络做序列预测
- caption原始序列和CLIP text embedding在最前面，CLIP image embedding紧跟在后
- DALL-E2还尝试在图片序列前面插入图片和文字量化离散后的相似度$z_i \cdot z_t$值，发现效果有提升
- CLIP image embedding本身是1024维，作者通过PCA降维成原来的1/3至319维
方法2：Diffusion方法。
- 也是decoder-only的网络做序列预测
- 输入拼接顺序为caption原始序列，CLIP text embedding，timestamp embedding，noised CLIP image embedding(相当于 z_t )和unnoised CLIP image embedding(相当于 z_{t-1}) ，其中unnoised CLIP image embedding作为输出的位置。
- 这里没有用UNet，需要保留unnoised CLIP image embedding的输出token位置。如果用UNet则直接输出即可
- 建模 f_\theta(z_i^{(t)}, t, y) 直接预测 z_i ，而不是预测 \epsilon 噪声
- 用MSE作为损失函数，表达式如下
L_\text{prior}=\mathbb{E}_{t \sim [1, T], z_i^{(t)}\sim q_t}[||f_\theta(z_i^{(t)}, t, y)-z_i||^2]

应用上有趣的是可以在图片prompt的embedding层面做插值，然后再生成中间过渡的图片，或者文本的embedding层面做插值

局限性

主要是CLIP模型本身的问题，导致空间位置，大小等等抽象概念比较难捕捉
同时图片的文字生成也不理想

ControlNet

ControlNet基于Stable Diffusion (SD)网络，支持多种condition形式，例如Canny Edge和User Sketching等，下面先简单介绍一下SD网络

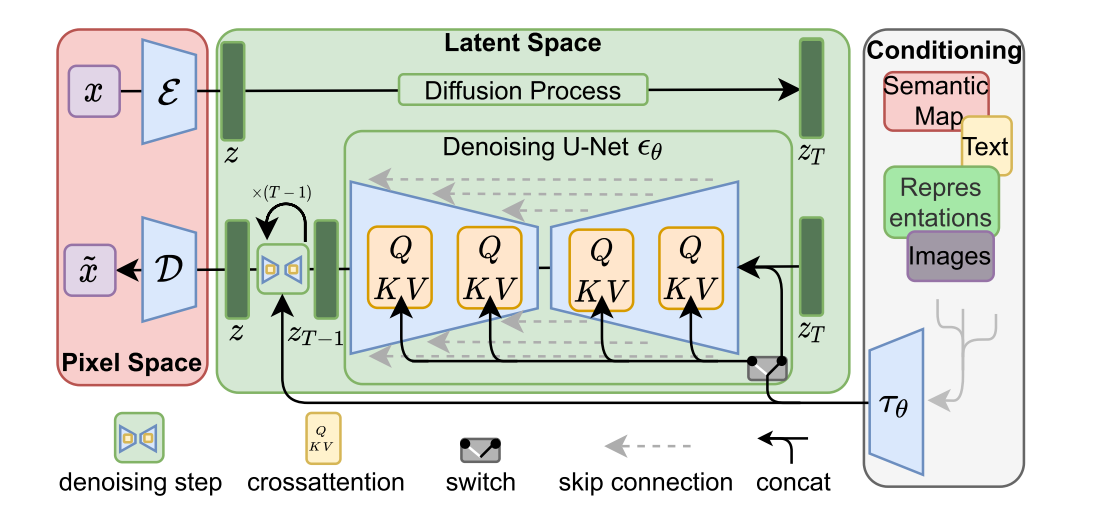

Stable Diffusion

把DM(Diffusion Mode)里常见的pixel space切换到了latent space，这样降低计算量小，训练效率高
通过transformer的cross-attention机制，引入多种condition输入
\epsilon 网络负责把原始图片下采样映射到 64 \times 64 的隐空间， D 网络把隐空间特征映射回到图片像素空间

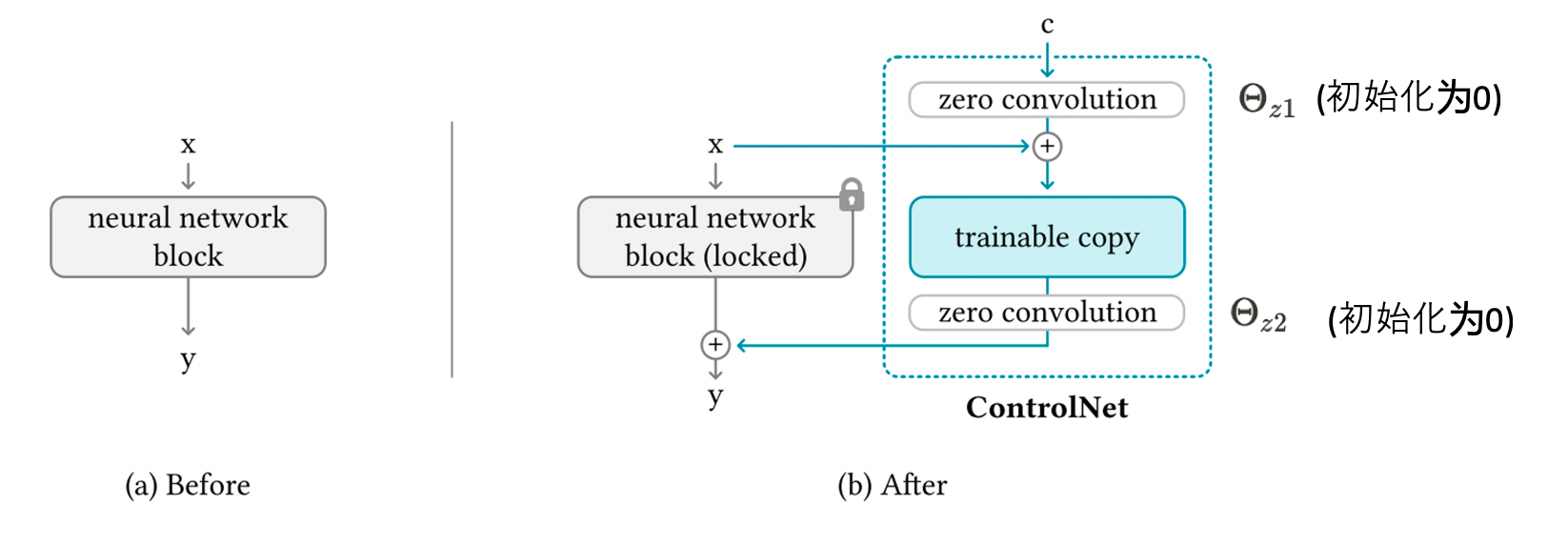

ControlBlock设计

Block设计遵循zero-convolution思想，固定住原始的SD网络，增加旁路学习残差。旁路前后被零初始化的1x1 卷积包裹，同时接受新的condition的输入
虽然 W 和 b 初始化为0，但是对 W 和 b 的梯度不为0，因为卷积层的输入不为0，因此模型参数可以正常接收梯度更新

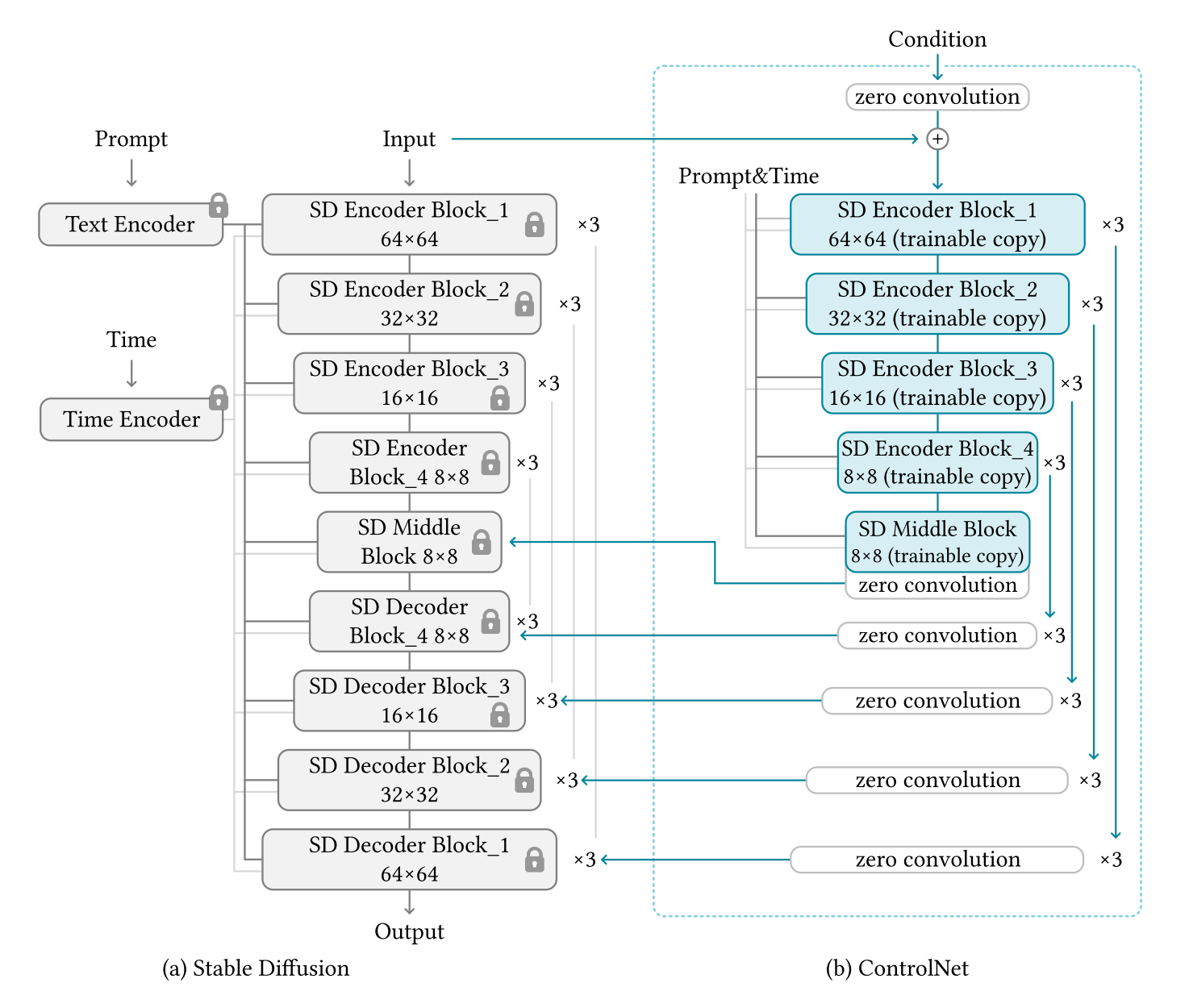

ControlNet设计

ControlNet接收当前步数 t 的编码，带噪声图 z_t ，文字提示 c_t 和条件提示 c_f ，最终输出 \epsilon\theta \epsilon\theta ，结合DDPM的均值公式算出 \mu\theta \mu\theta ，传递到步数 t+1 。
图片原始是 512 \times 512 大小，经过输入层下采样1/8，变成 64 \times 64 ，这样也匹配原版SD里面的latent feature的输入大小
ControlNet本身没有decoder的上采样，每个stage接zero convolution之后残差加回到对应分辨率的decoder网络里面
整个网络可以理解为多个ControlNet依次叠加到对应分辨率的SD上
跟原始SD网络相比，少了decoder部分，新增若干卷积层。SD固定部分无梯度显存额外消耗很少，整体显存消耗和训练时长只会分别增加23%和34%

训练过程

需要原始SD模型预训练，然后固定不动，在condition数据集下finetune新增的ControlNet部分
加入guidance-free，方式以50%的概率随机移除文字提示prompt，目的是希望网络更关注条件提示condition
从前面知道ControlNet输入为当前步数 t 的编码，带噪声图 z_t ，文字提示 c_t 和条件提示 c_f ，输出为噪声估计 \epsilon_\theta 。整体训练loss如下

L = \mathbb{E}_{z_0, t, c_t, c_f, \epsilon \sim \mathcal{N}(0, 1)}[||\epsilon - \epsilon_\theta(z_t, t, c_t, c_f)||^2_2]

小结

本节介绍了VAE系列和Diffusion系列，主要介绍了下面几种方法

Video生成

视频生成的很多技术也是来自图片生成，本节介绍两篇来自Google的工作Phenaki和imagen Video，分别使用了VAE和Diffusion的生成技术。

Phenaki

来自GoogleBrain的视频生成方法，可以通过文字描述生成可变长度的视频
主要依赖两方面能力
- 视频像素生成能力。依赖VQ-VAE的，主要借鉴了C-ViViT方法
- 隐空间token预测能力。依赖encoder-only的双向transformer的完形填空能力，主要借鉴了MaskGIT方法

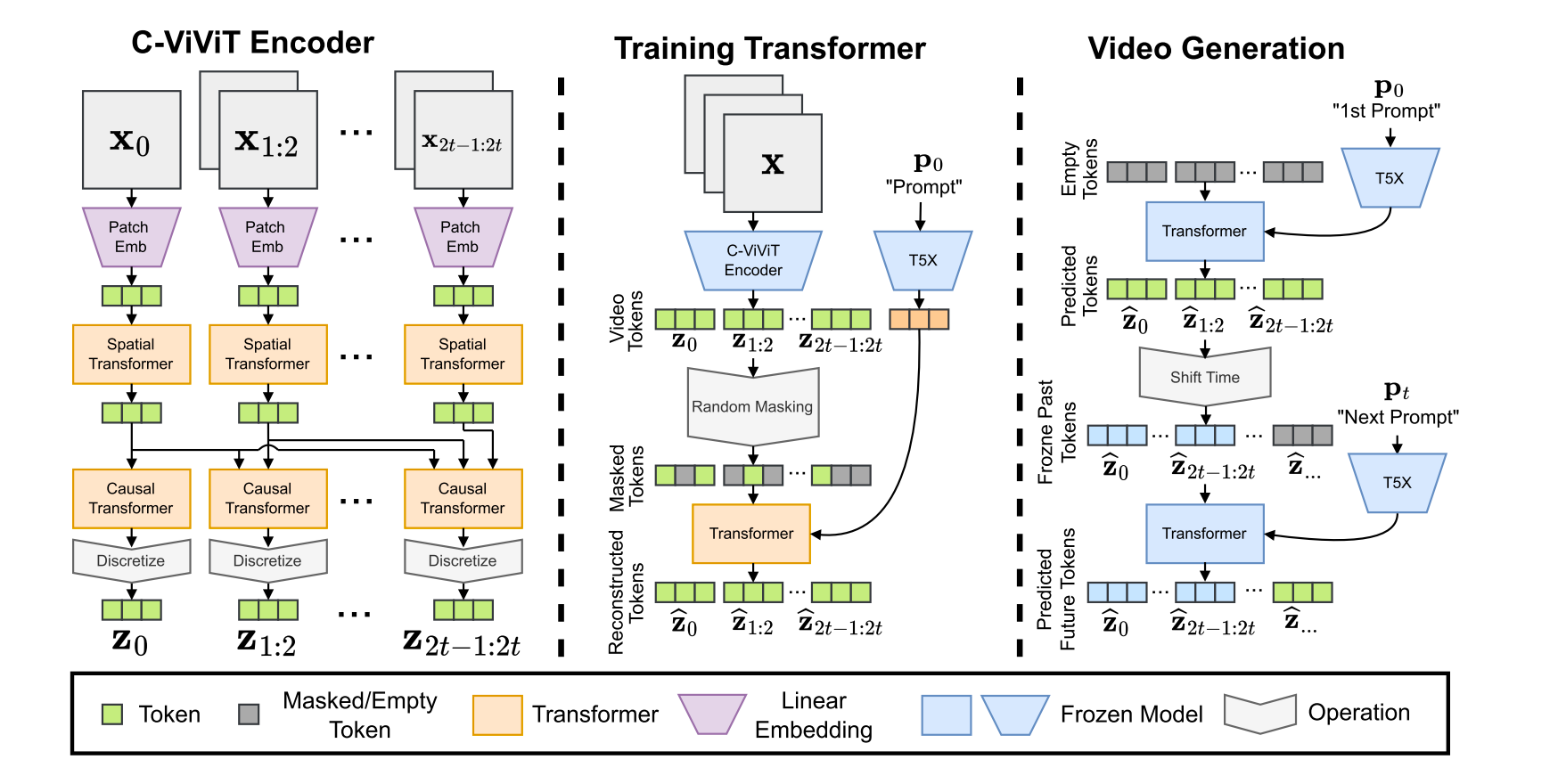

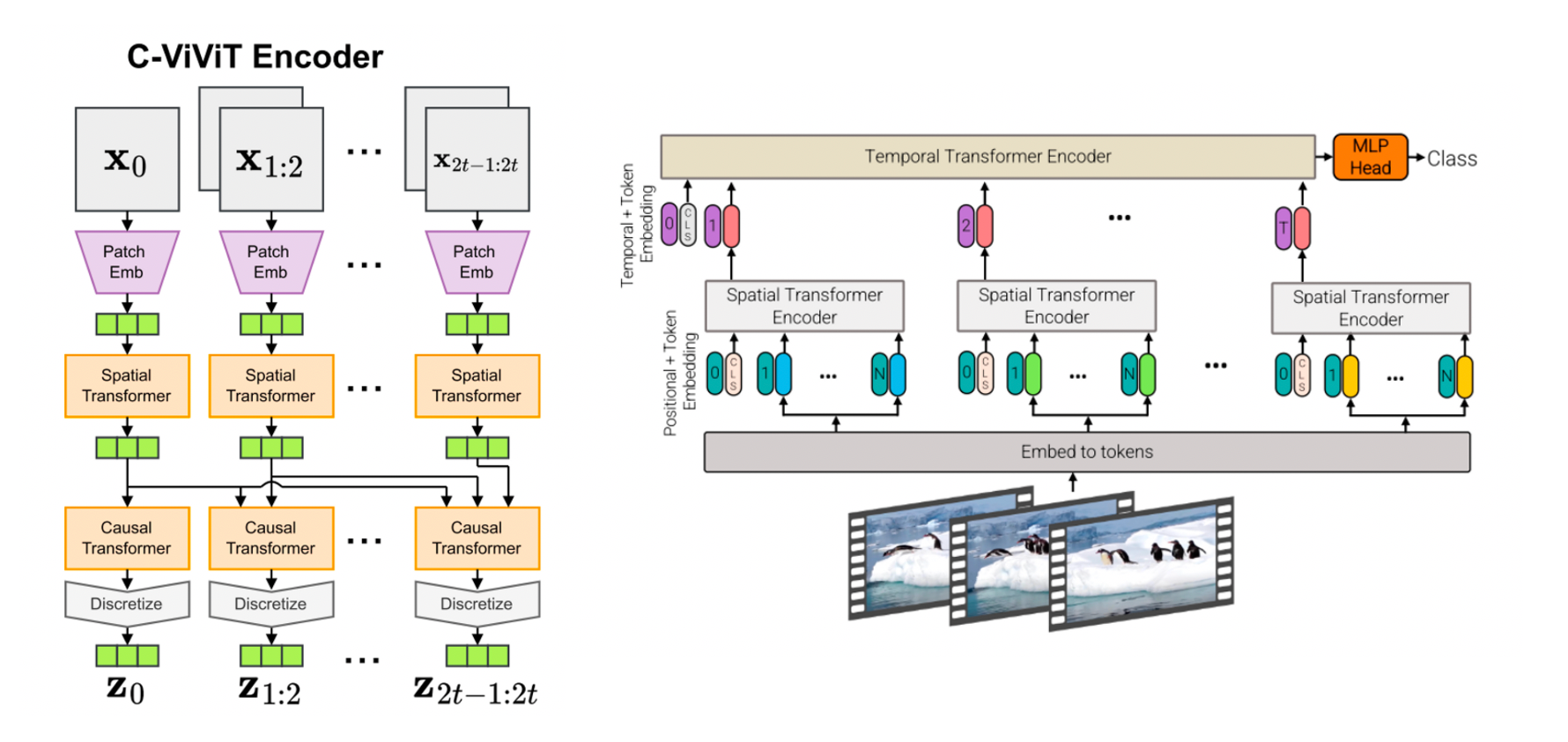

C-ViViT

训练第一个阶段参考了ViViT的做法，主要用VQ-VAE方法训练得到encoder、码本和decoder三个部件

attention的方式是先做spatial的attention，然后做temporal的attention
C-ViViT做patch partition的时候，先把 1+t_x 帧堆叠在一起形成 x \in \mathbb{R}^{(1+t_x) \times c_x \times h_x \times w_x } 的输入
做没有overlap的时间和空间切分。每个patch在时间维度上，除了第一帧只有一帧，其余每个stride是包含连续的 t_p 帧。因此第一帧的patch小方块大小为 c_x \times h_p \times w_p ，其余patch的小方块大小为 (t_p\times c_x ) \times h_p \times w_p 。经过线性映射层后统一变成了长度为 d_z 的feature
一共可以得到的token数为 (1+t_x/t_p) \times h_x/h_p \times w_x/w_p 个，注意video视觉任务比LLM的sequence要长，因为每一帧都包含大量patch（例如256，512）
C-ViViT把spatial和temporal的 CLS token 都去掉了，并且增加了causal transform的decoder-only的mask，这样可以在计算复杂度不爆表的情况下产生任意长度的 z
C-ViViT decoder设计跟encoder反过来，先过temporal的attention，然后再是spatial的attention。训练使用VQ-VAE方式重建训练，训练结束得到离散的codebook，这样输入的video经过encoder转化为离散的codebook向量，然后再经过decoder得到pixel视频
训练的loss除了重建误差 L\text{VQ} L\text{VQ} ，还有逐像素L2损失 L_2 ，图片感知损失 L\text{IP} L\text{IP} (image perceptual loss)，视频感知损失 L\text{VP} L\text{VP} ，还有styleGAN里面的对抗损失 L\text{Adv} L\text{Adv}

L_{VQ}=||\text{sg}(\mathbf{z})-\mathbf{e}||^2_2+\beta||\mathbf{z}-\text{sg}(\mathbf{e})||^2_2

L=L_\text{VQ}+1.0 \cdot L_2+0.1\cdot L_\text{IP} + 1.0 \cdot L_\text{VP} +0.1\cdot L_{Adv}

Bidirectional Transformer

训练第二个阶段参考了MaskGIT的做法，让模型有预测未知帧的隐空间token的能力

本质是个seq2seq的任务，从text prompt token生成video token，通过mask-and-predict方法做无监督训练
拿到C-ViVT encoder的输出，经过一个双向完整的attention transformer，做mask-and-predict任务。
不使用decoder-only做auto-regressive，原因是这样只能串行执行，由于每一帧视频的视觉token会比LLM大很多，哪怕用了cache采样时间也是线性增长，推理时间比较慢

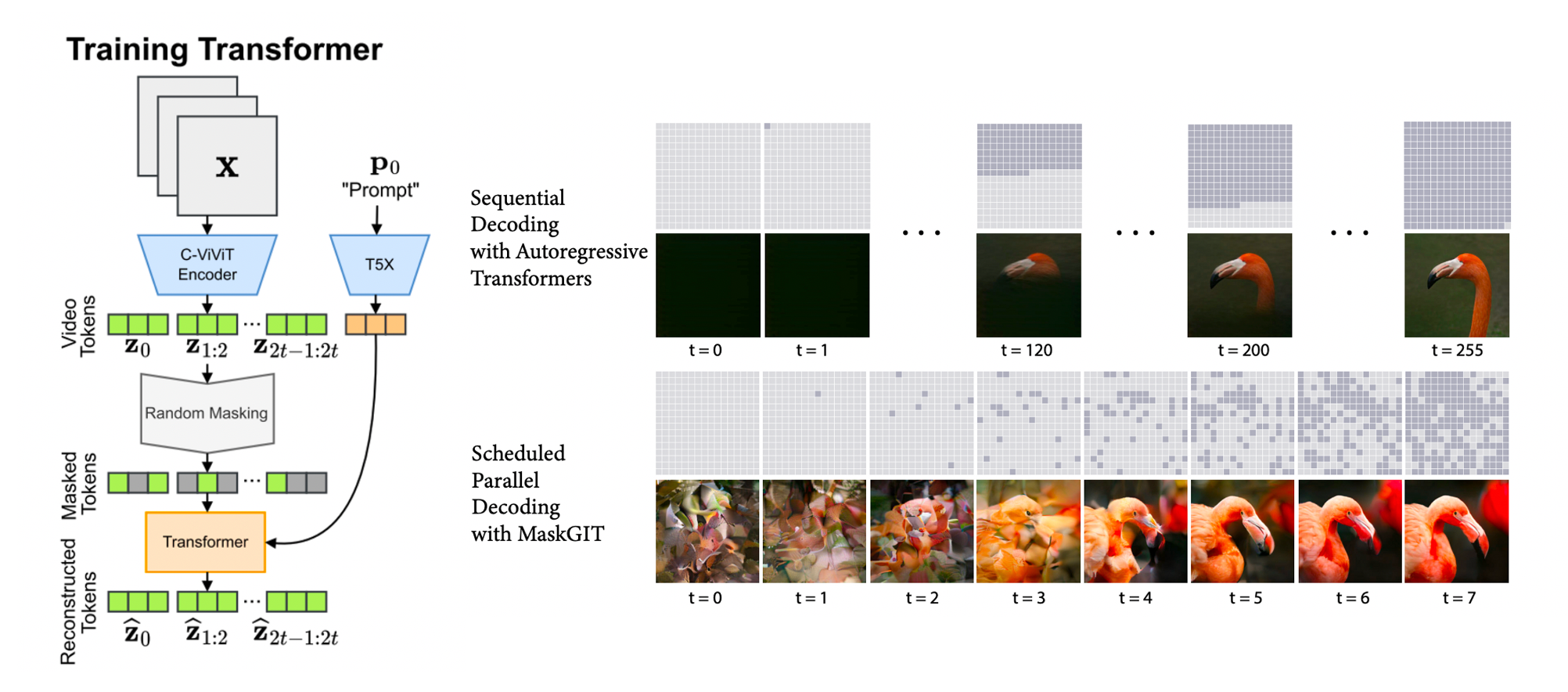

训练和推理保持一致的mask采样策略，来自MaskGIT
- Step1: 初始的时候设置输入都是 MASK token
- Step2: 经过transformer forward得到输出token
- Step3: 考察所有输出token跟码本codebook中向量的最近cosine距离，看做是概率值，从大到小排序
- Step4: 保留前 \beta_i 比例的token，对剩余的进行re-mask
- Step5: 重复Step2到Step4， \beta_i 逐渐从0增大到1，最终结束
MaskGIT采样能使得最终采样的次数能比原始auto-regressive降低一个数量级，从几百次降低到20次左右
这个阶段训练可以把海量图文数据也加入，在mask的时候只mask第一帧即可。如果单纯靠视频-文字描述数据不够大，有些概念学不到，例如铅笔画。

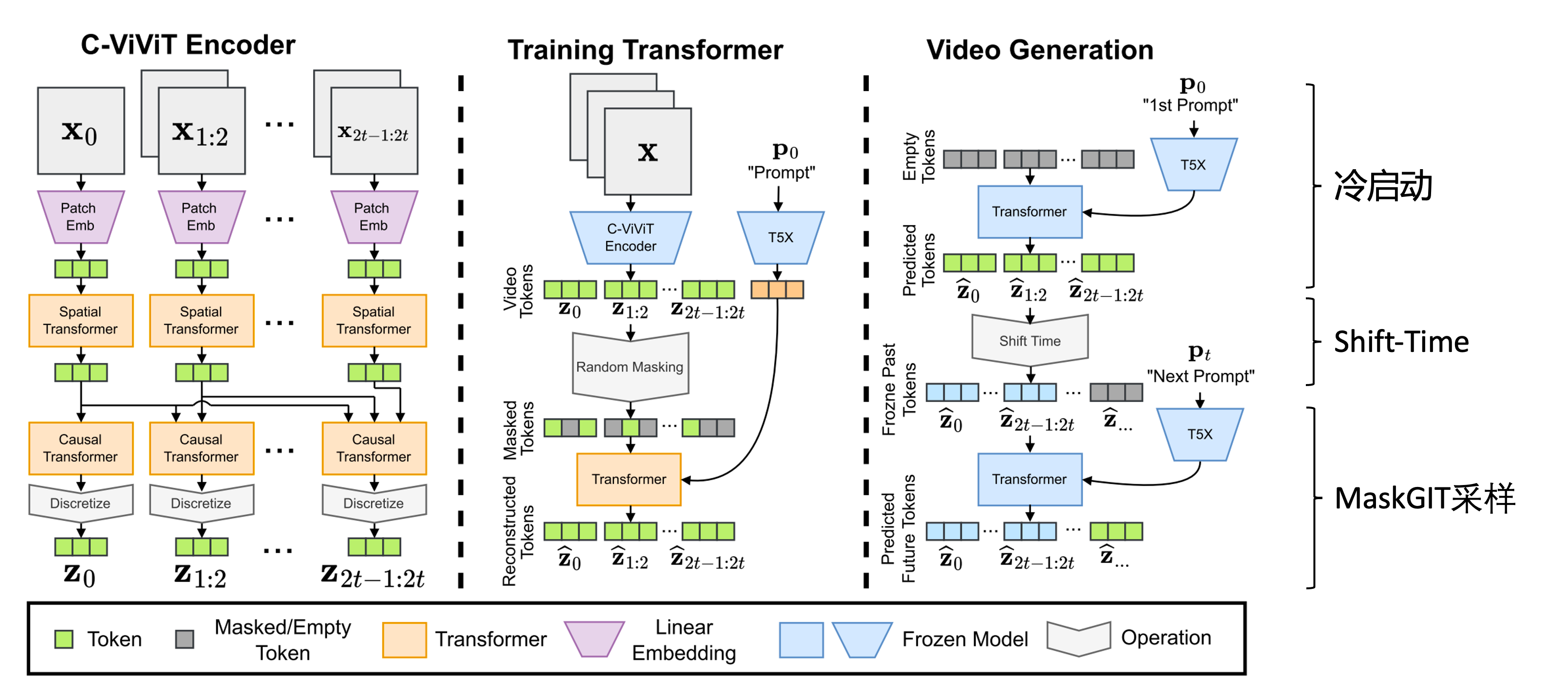

Long Video Inference

推理阶段可以产生长视频，即可能包含一个或者多个text prompt的视频。步骤如下

冷启动：首先从全 MASK token开始，在1st prompt的输入下，按照MaskGIT的采样方式生成第一段视频
Shift Time: 就是把前一段最后K帧视频，经过C-ViViT的encoder得到codebook编码
MaskGIT: 把当前段剩余的video token置为MASK token ，并且在Next Prompt的输入下，做MaskGIT采样补全，生成第二段视频
重复Shift Time和MaskGIT，直到结束

imagen Video

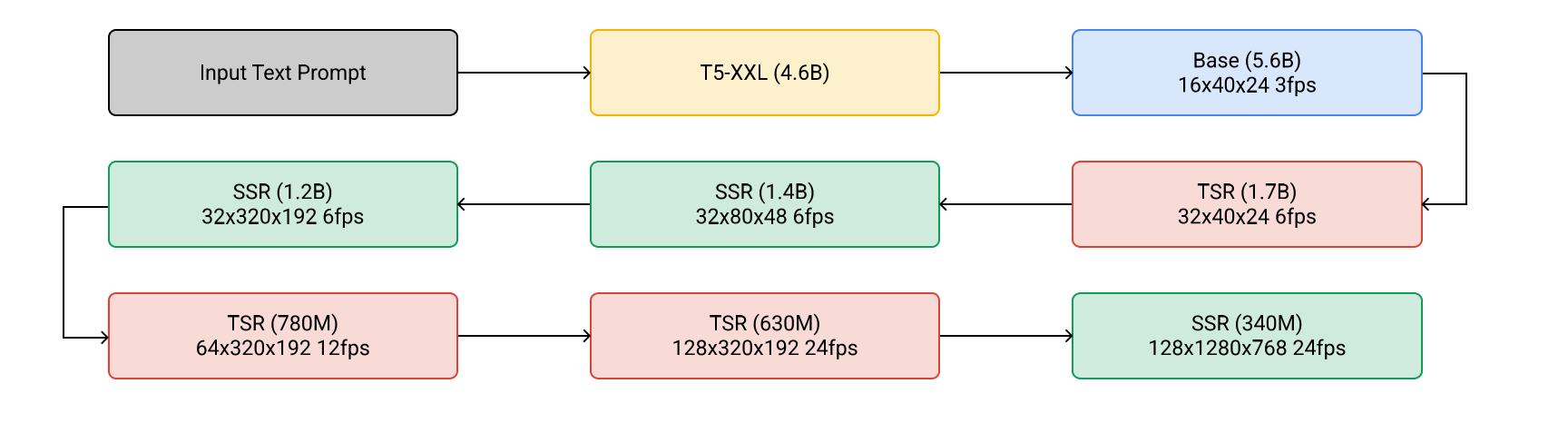

姊妹篇是imagen，用于图片生成，本篇imagen Video用于视频生成。整体架构如下，除去T5的text特征提取网络，一共有7个独立训练的DM

Base网络生成 \#\text{frame}\times h \times w=16 \times 40 \times 24 的初始结果。经过TSR(Temporal Super Resolution)和SSR(Spatial Super Resolution)做逐级放大，最终生成约5秒左右的24帧率的720P视频片段
对于每个DM，所有视频帧都是同时做扩散传播的，并不是逐帧做。

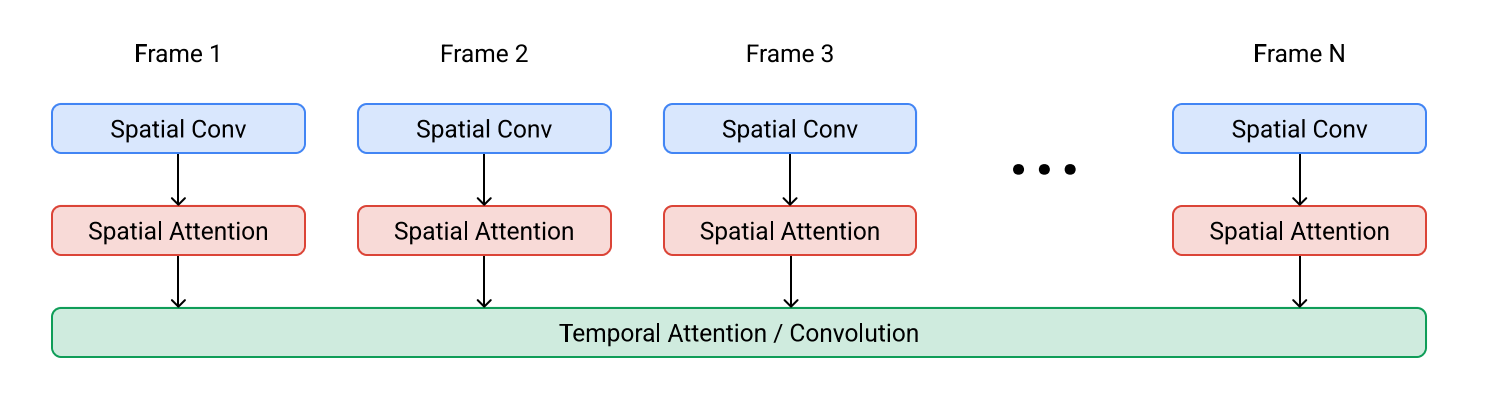

类似Phenaki，先做单帧空间上的信息汇聚，然后做多帧时间上的信息汇聚。
- 空间汇聚部分包括了convolution和transformer attention两种操作。在分辨率较低的时候混合使用两种操作，当分辨率较大的时候，节省显存角度考虑只使用convolution操作
- 时间汇聚部分只使用了convolution操作，原因是transformer attention不仅更消耗显存且没有明显收益

对于TSR或者SSR模型，输入除了噪声图$z_t$，还会拼接前一级的输出video。这里对于TSR的时间扩增会先拼接duplicate的图片，对于SSR时间扩增会先拼接resize的图片
训练使用了private的14M图-视频配对数据和60M图-文配对数据，以及public的 LAION-400M图文数据

imagen Video提到了3个比较重要的训练技巧

v -prediction目标函数

原始的DDPM或者DDIM都是 \epsilon -prediction方式，即用 \epsilon_\theta(x_t,t) 预测 \epsilon ，然后根据不同采样算法求解下一步

\begin{align}\text{DDPM}: x_{t-1}&= \mathcal{N}(x_{t-1};\frac{1}{\sqrt{\alpha_t}} (x_t-\frac{1-\alpha_t}{\sqrt{1-\bar{\alpha}_t}} \epsilon_\theta(x_t,t)), \beta_t)\\\text{DDIM}:x_{t-1}&=\sqrt{\bar{\alpha}_{t-1}}(\frac{x_t-\sqrt{1-\bar{\alpha}}_t \cdot \epsilon_\theta^t(x_t)}{\sqrt{\bar{\alpha}}})+\sqrt{1-\bar{\alpha}_{t-1}} \cdot\epsilon_\theta^t(x_t)\end{align}

v -prediction来自这篇论文，尝试用 v_\theta(x_t,t) 预测 v ，其中

v=\sqrt{\bar{\alpha}_t} \epsilon - \sqrt{1-\bar{\alpha}_t} x_0

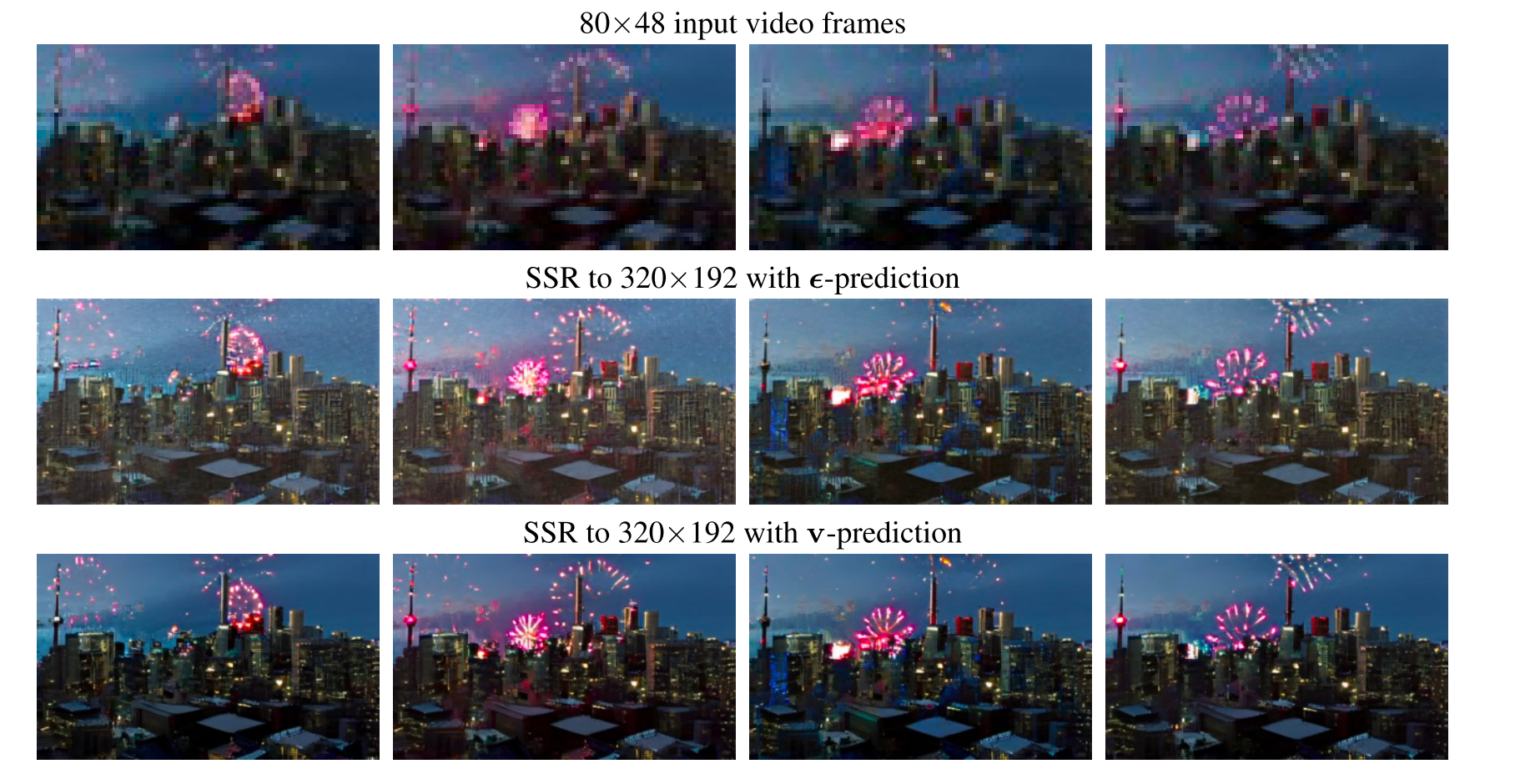

作者发现 v -prediction在细节上比 \epsilon -prediction要好不少

classifier-free guidance

训练的时候以固定概率随机将文字提示条件置为空 c=\varnothing ，在推理采样的时候使用下列公式

\hat{v}_\theta(z_t, c)=(1+w)\cdot v_\theta(z_t, c) - w \cdot v_\theta(z_t, c=\varnothing)

conditioning augmentation

对于多个级联的DM，condition增广是比较重要的，这样有利于各个SD模型的鲁棒性，最终级联在一起能相互匹配，泛化性更好。

具体来说，训练的时候对condition的视频添加一定信噪比的高斯噪声，推理采样的时候也添加SNR为3-5的噪声，实操起来能减少artifacts

Audio生成

audio生成一般分为speech生成和music生成，这一节我们介绍两篇同样来自Google的工作，AudioLM和MusicLM，分别在speech生成和music生成上取得不错的效果。

AudioLM

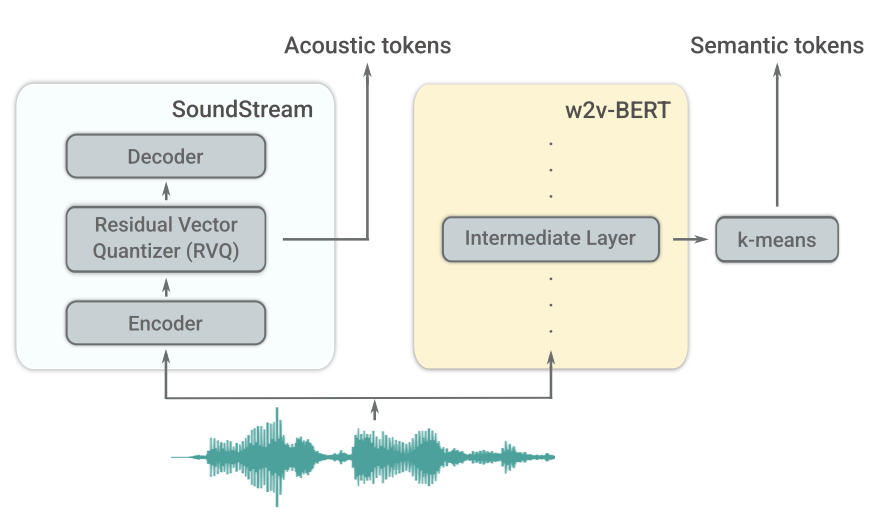

AudioLM借鉴了SoundStream和w2v-BERT两种方法对原始音频信号进行特征抽取

用SoundStream抽取声学特征，得到acoustic tokens，有利于高保证度的音频还原
用w2v-BERT抽取长时语义特征，得到semantic tokens，有利于长时语义一致性

原始音频信号是有一定采样频率的一维离散信号，例如16kHZ。可见原始音频信号的序列长度非常长，比LLM的序列都要长，因此必须想办法先做下采样。AudioLM使用的编码器是SoundStream，下面简单介绍一下SoundStream是如何做到极致编码的。

SoundStream

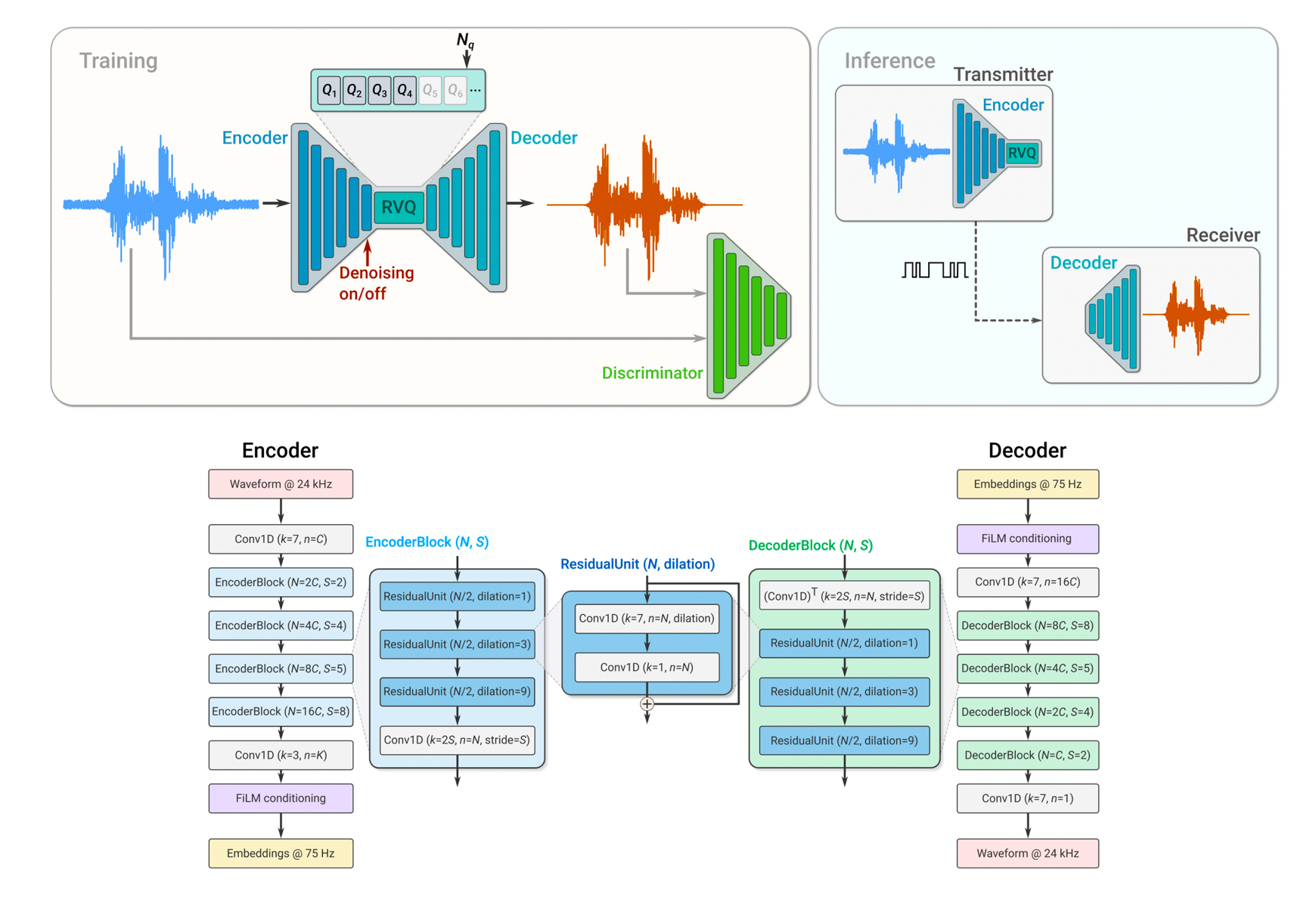

SoundStream希望在保证恢复质量的前提下，追求更低的比特率，降低传输带宽。网络结构如下

使用了类似VQ-GAN的训练方式，在VQ-VAE的基础上加上Discriminator做正负样本分类，如下所示
原始音频输入是1维信号，encoder和decoder都使用1D的卷积，下采样步长分别为 (2,4,5,8) ，那么输出长度为原来的 1/320 。因此24kHz的原始输入音频信号被映射成75Hz的隐特征。

下面考虑如何对这75Hz的隐特征进行编码

假如要求码率是6000bps，那么每帧能分配到80比特，能表达 2^{80} 种离散值，但这样也意味着要存储大小 2^{80} 的码本

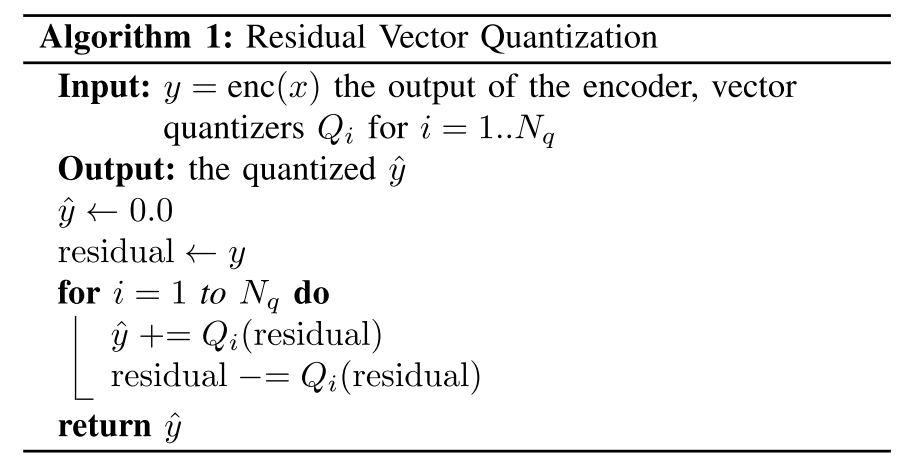

考虑残差编码方式，选取 N_q 个层次的编码，每次对残差编码。例如当 N_q=8 的时候，每次编码器的码本大小为 2^{80/8}=2^{10}=1024 大小。编码算法如下所示
这样码本大小为 8*1024=8192 ，但是计算过程复杂了，相当于时间换空间

w2v-BERT

w2v-BERT网络可以简单理解为一个特征抽取网络，能生成长时语义特征，并且输出下采样 1/640 。训练过程使用了无监督的方式，也有类似多模态里面的对比学习Contrastive Loss和完形填空Masked Language Loss。最终得到的就是包含丰富语义的feature，这里不做详细展开。

三阶段训练

由上文可以知道

SoundStream能得到长度下采样 1/320 的声学特征序列，假如输入是 T=16\text{kHz} ，输出是 T_A=T/320=50\text{Hz} 。假如使用 Q=4 个层级的编码，每个层级码本大小 N=1024 ，那么输出码率为 T_A \cdot Q \cdot \log_2 N=50410=2000\text{bps} T_A \cdot Q \cdot \log_2 N=50410=2000\text{bps} T_A \cdot Q \cdot \log_2 N=50410=2000\text{bps} 。
因此输出acoustic tokens的尺寸为 Y \in {1,...,N}^{T_A \times Q} ，展开铺平可以写成 y=(y_1^1,...,y_1^Q, y_2^1,...,y_2^Q,...,y{T_A}^1, ..., y{T_A}^Q) y=(y_1^1,...,y_1^Q, y_2^1,...,y_2^Q,...,y{T_A}^1, ..., y{T_A}^Q) y=(y_1^1,...,y_1^Q, y_2^1,...,y_2^Q,...,y{T_A}^1, ..., y{T_A}^Q) ，其中 y_i^j \in {1, ..., N}
w2v-BERT能得到长度下采样 1/640 的长时语义特征，假如输入是 T=16\text{kHz} ，输出是 T_S=T/640=25\text{Hz} 。AudioLM对该特征做了k-means聚类，类别数为 K=1024 ，那么输出码率是 T_S \cdot \log_2 K=250\text{bps}
因此semantic tokens的尺寸为 z=(z_1, ..., z_{T_S}) \in {1, ..., K}^{T_S}

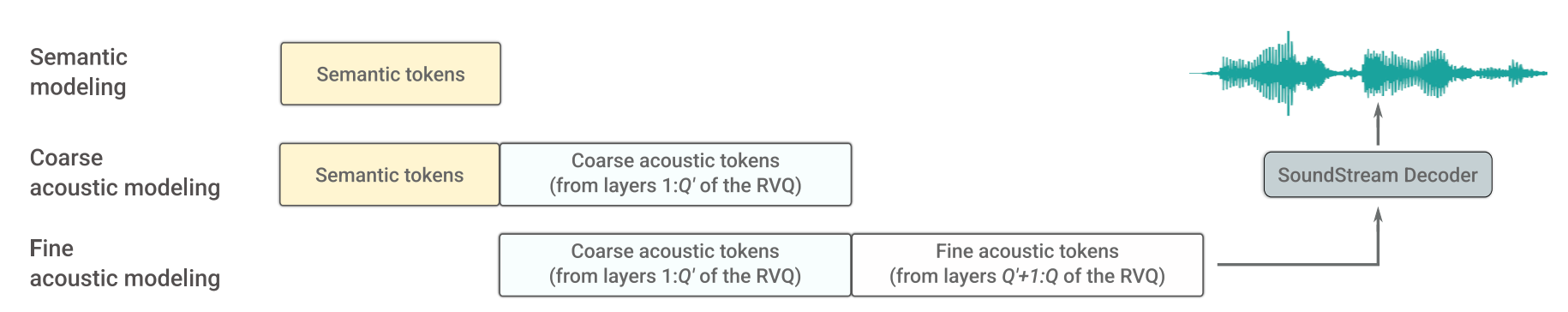

有了acoustic tokens和semantic tokens后，AudioLM进行3阶段的训练

阶段1: semantic modeling。调用w2v-BERT网络返回semantic序列 z=(z_1, ..., z_{T_S})
阶段2: coarse acoustic modeling。从 Q 里面选择一个量化器 Q' ，尝试用 z 去恢复出前 Q ’阶的acoustic序列，即用decoder-only网络学习序列 y'

y'=(z_1, ..., z_{T_S},y_1^1,...,y_1^{Q'}, y_2^1,...,y_2^{Q'},...,y_{T_A}^1, ..., y_{T_A}^{Q'})

阶段3: fine acoustic modeling。基于前 Q' 阶的acoustic序列，尝试恢复 Q'+1 至 Q 阶的acoustic序列，即用decoder-only网络学习序列 y''

y''=(y_1^1,...,y_1^{Q'},y_1^{Q'+1},...,y_1^{Q},...,y_{T_A}^1,...,y_{T_A}^{Q'},y_{T_A}^{Q'+1},..., y_{T_A}^{Q})

训练完成后有多种使用方式。其中比较实用的是续写，就是给定一段人说话的音频，然后让AudioLM续写。步骤如下

通过SoundStream的encoder得到acoustic tokens
通过acoustic tokens预测出完整的 Q 阶semantic tokens
经过SoundStream的decoder把semantic tokens映射回到音频空间

MusicLM

音乐生成界的DALL-E2，模型结构和训练过程如下所示

有三个独立模型，分别是SoundStream，w2v-BERT和MuLan，预训练阶段独立训练这3个模型
SoundStream和w2v-BERT在AudioLM里面已经介绍过，分别用于编码声学特征和长时语义特征
MuLan相当于audio领域的CLIP模型，也是用配对的声音和文字做无监督训练，这样MuLan text embedding和MuLan audio embedding就在同一个特征空间了
3个模型串联在一起，audio-only的数据上做进一步预训练。具体来说
- Audio经过MuLan得到MuLan audio embedding
- 用MuLan audio embedding做decoder-only的auto-regressive回归预测出w2v-BERT的semantic tokens
- 用MuLan audio embedding和semantic tokens预测acoustic tokens，跟AudioLM一样分为了coarse和refine两个阶段。其中acoustic tokens真值来自SoundStream直接对原始音频的编码结果
最后3个模型串联做推理
- 输入歌词Text，用MuLan抽取MuLan text embedding
- 由于MuLan text embedding和MuLan audio embedding已经在同一个特征空间了，所以直接用audio-only阶段训练的模型，把MuLan text embedding喂入得到semantic tokens
- 继续调用audio-only阶段训练的模型得到acoustic tokens
- 把acoustic tokens喂入SoundStream decoder还原回到音频数据

3D生成

个人认为3D生成难度比video和audio都要大，首先3D数据的表征就存在很多种，主要分为欧式法(Euclidean)和非欧式法(non-Euclidean)

欧式法是指有全局的坐标系统，包含潜在的网格体系，能比较方便地迁移2D深度学习的技术
- Voxel Grid。3D空间网格，可以直接使用卷积神经网络
- Multi-view Images。3D采集很贵，一般都是多个视角下的同一物体
非欧式法是指没有全局坐标系统，没有网格体系，比较难迁移2D深度学习技术
- Meshes。用三角面片等多边形表示，用图神经网络可以处理
- Point Clouds。离散3D坐标点，可以用PointNet处理
- Neural Fields。用神经网络全部或者部分表示，推理很快，但是训练速度非常慢，并且对于复杂光照场景处理得不够好

本节主要侧重介绍Neural Field的表示方法，首先介绍一下开山之作NeRF算法。

NeRF

NeRF尝试用神经网络对3D物体进行表征。我们从先inference阶段开始

通过3d位置 \mathbf{x}=(x,y,z) 来得到该位置的密度函数 \sigma(\textbf{x}) ，即光线在该点被阻碍的概率密度
通过3d位置 \mathbf{x} 和观察射线方向 \mathbf{d}=(\theta, \phi) 来得到该位置的RGB颜色 \mathbf{c}(\textbf{x}, \textbf{d})

将上述两个映射合并成下面公式，并且用MLP网络学习

\text{F}_\Theta:(\mathbf{x}, \mathbf{d})=(x,y,z,\theta,\phi) \rightarrow (\mathbf{c}, \sigma)

有了上述函数之后，当给定同场景任意视角时，我们通过下面方法模拟像素生成过程

对于某个像素点 (u, v) ，可以通过相机外参和内参，映射到空间中的一条穿过光心 \textbf{o} 的射线 \textbf{d} ，这样射线上的点 \textbf{x} 可以用方程 \textbf{r}(t) = \textbf{o}+t\cdot \textbf{d}
射线上任意一点的RGB值，可以通过下面的公式计算得到

C(\text{r})=\int_{t_n}^{t_f} [T(t)\cdot\sigma(\textbf{r}(t))\cdot\text{c}(\textbf{r}(t), \textbf{d})]dt, \text{ where } T(t)=\exp(\int_{tn}^{t}\sigma(\textbf{r}(s))ds)

公式中

积分范围是从 t_n 的near位置到 t_f 的far位置
体密度函数 \sigma(\textbf{r}(t)) 前面已经介绍过，由位置 \textbf{r}(t) 确定，光线在该点被阻碍的概率密度
颜色函数 \mathbf{c}(\textbf{r}(t), \textbf{d}) 前面也介绍过，由位置 \textbf{r}(t) 和观察射线方向 \mathbf{d} 共同确定
T(t) 可以看成是从near地方到当前位置的体密度函数积分，即累积透明度含义。也就是从near位置到当前t位置，光线没有碰撞到任何物体的概率

由于连续积分没法数值计算，所以变成离散求和。先定义采样点如下，含义是从 t_n 到 t_f 做均匀划分，然后再每个划分的区间内随机采样一个点

t_i \sim \mathcal{U}[t_n + \frac{i-1}{N}(t_f-t_n), t_n+\frac{i}{N}(t_f-t_n)]

带入可以得到

\hat{C}(\textbf{r})=\sum_{i=1}^N T_i(1-\exp(-\sigma_i \delta_i)) \textbf{c}_i, \text{ where } T_i=\exp(-\sum_{j=1}^{i-1}\sigma_j \delta_j)

推导Hint

\delta_i=t_{i+1}-t_i ，相当于离散点间隔
可以证明 \lim_{x\rightarrow 0} (1-e^{-x} -x) \rightarrow 0 ，因此 \sigma(\textbf{r}(t))dt =\sigma_i \delta_i\approx 1-\exp(-\sigma_i \delta_i)

NeRF网络细节

由前面知道，通过MLP神经网络完成 (x_i,y_i,z_i,\theta_i,\phi_i) \rightarrow(\sigma_i, \textbf{c}i) (x_i,y_i,z_i,\theta_i,\phi_i) \rightarrow(\sigma_i, \textbf{c}i) 的映射之后，再由 \hat{C}(\textbf{r}i) \hat{C}(\textbf{r}i) 表达式就能求出射线对应像素点的像素值了，接着再跟真值做MSE的损失函数，即可完成训练。

输入本来是5维变量，但是实操发现增加高频变量有利于网络学习，因此引入了 \gamma(\cdot) 函数做映射，把单个浮点数映射成 2\cdot L 维的向量

\gamma(p)=(\sin(2^0 \pi p), \cos(2^0\pi p), ..., \sin(2^{L-1} \pi p), \cos(2^{L-1}\pi p))

因此输入预处理为

\textbf{x}=(x,y,z) 。选择 L=10 ，因此是 3102=60 3102=60 3102=60 维的向量，即 \gamma(\mathbf{x}) \in \mathbb{R}^{1 \times 60}
\textbf{d}=(\theta, \pi) 。先变成球面坐标 (x', y',z') ，选择 L=4 ，因此是 342=24 342=24 342=24 维的向量，即 \gamma(\mathbf{d}) \in \mathbb{R}^{1 \times 24}

网络结构如下所示

\gamma(\textbf{x}) 从网络开头输入，同时跟中间层feature做concat，预测 \sigma
\gamma(\mathbf{d}) 跟中间层feature做concat，预测 \textbf{c}

Dreamfusion

Dreamfusion基于NeRF，初看会觉得很神奇，没有任何数据，直接就能学，结构如下

思路非常直接，就是把NeRF的输出作为 z_0 ，用训练好的且权重固定的文生图Diffusion模型直接做梯度回传
每次针对一种text prompt训练专属的NeRF来建模3D模型，并且text最好包含视角信息，例如在prompt里添加overhead view等描述信息
使用classifier-free技巧，引导权重 w 取得比较大，大概100了，一般文生图是30-50

本文的另外一个创新是对梯度做了分析，如下所示，先给出原始Loss的表达式

L_\text{Diff}(\phi, \mathbf{z}_t)=\mathbb{E}_{t \sim \mathcal{U}(0, 1), \epsilon \sim \mathcal{N}(\textbf{0}, \textbf{I})}[w(t)||\epsilon_\theta(\alpha_t \mathbf{z}_0 + \sigma_t \epsilon;t)-\epsilon||^2_2]

其中

w(t) 是人工定的系数
跟DDPM里面假设一致， \alpha_t ^2 +\sigma_t ^2=1

把NeRF网络的输出 z_0=g(\theta) 代入上式，并且对NeRF的参数 \theta 求导，可得

\begin{align}\nabla_{\theta} L_\text{Diff}(\phi, \mathbf{z}_t)&=\mathbb{E}_{t \sim \mathcal{U}(0, 1), \epsilon \sim \mathcal{N}(\textbf{0}, \textbf{I})}[2\cdot w(t)(\epsilon_\theta(\alpha_t \mathbf{z}_0 + \sigma_t \epsilon;t)-\epsilon) \cdot \frac{\partial \epsilon_\theta}{\partial \textbf{z}_t}\cdot \frac{\partial \textbf{z}_t}{\partial \textbf{z}_0}\cdot \frac{\partial \textbf{z}_0}{\partial \theta}] \\&=\mathbb{E}_{t \sim \mathcal{U}(0, 1), \epsilon \sim \mathcal{N}(\textbf{0}, \textbf{I})}[w(t)(\epsilon_\theta(\alpha_t \mathbf{z}_0 + \sigma_t \epsilon;t)-\epsilon) \cdot \frac{\partial \epsilon_\theta}{\partial \textbf{z}_t}\cdot \frac{\partial \textbf{z}_0}{\partial \theta}] \\\end{align}

其中

\partial \textbf{z}t / \partial \textbf{z}0=\alpha_t \mathbf{I} \partial \textbf{z}t / \partial \textbf{z}0=\alpha_t \mathbf{I} \partial \textbf{z}t / \partial \textbf{z}0=\alpha_t \mathbf{I} 吸收到了 w(t) 里面
\epsilon\theta(\alpha_t \mathbf{z}0 + \sigma_t \epsilon;t)-\epsilon \epsilon\theta(\alpha_t \mathbf{z}0 + \sigma_t \epsilon;t)-\epsilon \epsilon\theta(\alpha_t \mathbf{z}0 + \sigma_t \epsilon;t)-\epsilon 是残差项
\partial \epsilon\theta /\textbf{z}t \partial \epsilon\theta /\textbf{z}t \partial \epsilon\theta /\textbf{z}t 是U-Net网络的梯度，计算量大，Dreamfusion尝试去掉
\partial \textbf{z}_0/ \partial \theta 是NeRF的网络梯度

Dreamfusion中选择去掉了U-Net网络梯度，得到的loss称为SDS (Score Distillation Sampling)

\begin{align}\nabla_{\theta} L_\text{Diff}(\phi, \mathbf{z}_t)&=\mathbb{E}_{t \sim \mathcal{U}(0, 1), \epsilon \sim \mathcal{N}(\textbf{0}, \textbf{I})}[w(t)(\epsilon_\theta(\alpha_t \mathbf{z}_0 + \sigma_t \epsilon;t)-\epsilon) \cdot \frac{\partial \textbf{z}_0}{\partial \theta}] \\\end{align}

最终模型结果如下所示

写在最后

本文一共分了4个小节，简单介绍了生成算法是如何使用在各个领域中的

Image生成。重点介绍了VAE系列和Diffusion系列，各选了3种方法
- VAE系列。VQ-VAE(2017.11)把VAE的隐空间变成了离散的；dVAE(2021.02)使用gumbel softmax trick提高了VQ-VAE的随机性；DALL-E(2021.02)分别建模了 p\theta(x|z) p\theta(x|z) 和 p\psi(z|y) p\psi(z|y) 完成了文生图的任务。
- Diffusion系列。GLIDE(2021.12)贯彻了classifier-free的思路，完成了文生图和带文字的图片编辑任务；DALL-E2(2022.04)把GLIDE和DALL-E结合在一起，把效果做出了圈；ControlNet(2023.02)用旁路网络和zero convolution的方式把多种condition植入stable diffusion模型，得到了广泛的应用
Video生成。来自Google的两篇工作，分别使用了VAE和Diffusion算法。
- VAE方法。Phenaki(2022.10)整合了C-ViViT和MASK-GIT方法，利用前者做编码和解码，利用后者做隐空间下的完形填空预测未来。
- Diffusion方法。imagen Video(2022.10)使用了7段级联的Diffusion模型，首先生成低分辨率和低帧率的初始视频，然后通过3级空间超分和3级时间超分最终输出5秒左右的24帧率的720P视频片段
Audio生成。
- speech生成。AudioLM(2022.09)借鉴了SoundStream和w2v-BERT两种方法对原始音频信号进行声学特征和长时语义特征抽取，最终用3阶段seq2seq方法生成高质量的speech音频。
- music生成。MusicLM(2023.01)同样使用了SoundStream和w2v-BERT，再加上有Audio界的CLIP之称的MuLan模型，共3个模型联合训练完成了文字生成音乐的任务
3D生成。先介绍了NeRF(2020.03)的基本原理，然后展示了DreamFusion(2022.09)是如何利用NeRF和训练好的文生图Diffusion模型，得到文生3D的结果

预告：计划下一篇为《分布式训练的3D并行是什么？》，敬请期待。

PS：由于笔者小A并没有亲手撸过上述内容的所有细节，大部分是通过研究代码和精读优秀文章的方式 bottom-up 总结而来，本质上是个拾人牙慧的知识搬运工，所以终究是纸上谈兵。因此希望各方有实际经验的大佬猛锤，思维碰撞才生火花，真理越辩越明。

如果想了解transformer在NLP/多模态/AIGC的算法知识，分布式训练的知识，以及如何在TVM上做PTQ量化和部署，可以关注我aaronxic哟~
