邬嘉文：GPT机器人制作指引

制作过程及代码

💡

作者：邬嘉文

上一篇效果：邬嘉文：GPT具身对话机器人

基础要求

通过Bilibili学习Python、Arduino IDE安装部署。
通过Google查找报错信息及解决方案。
充值大语言模型API，获取API KEY。
有一个科学的环境。

硬件方案

参考案例

Headshot Tracking || OpenCV | Arduino

Github仓库

核心代码：Python通过pyfirmata和arduino通讯

https://github.com/rizkydermawan1992/Face-Detection/blob/main/facetracking.py

硬件购置

舵机

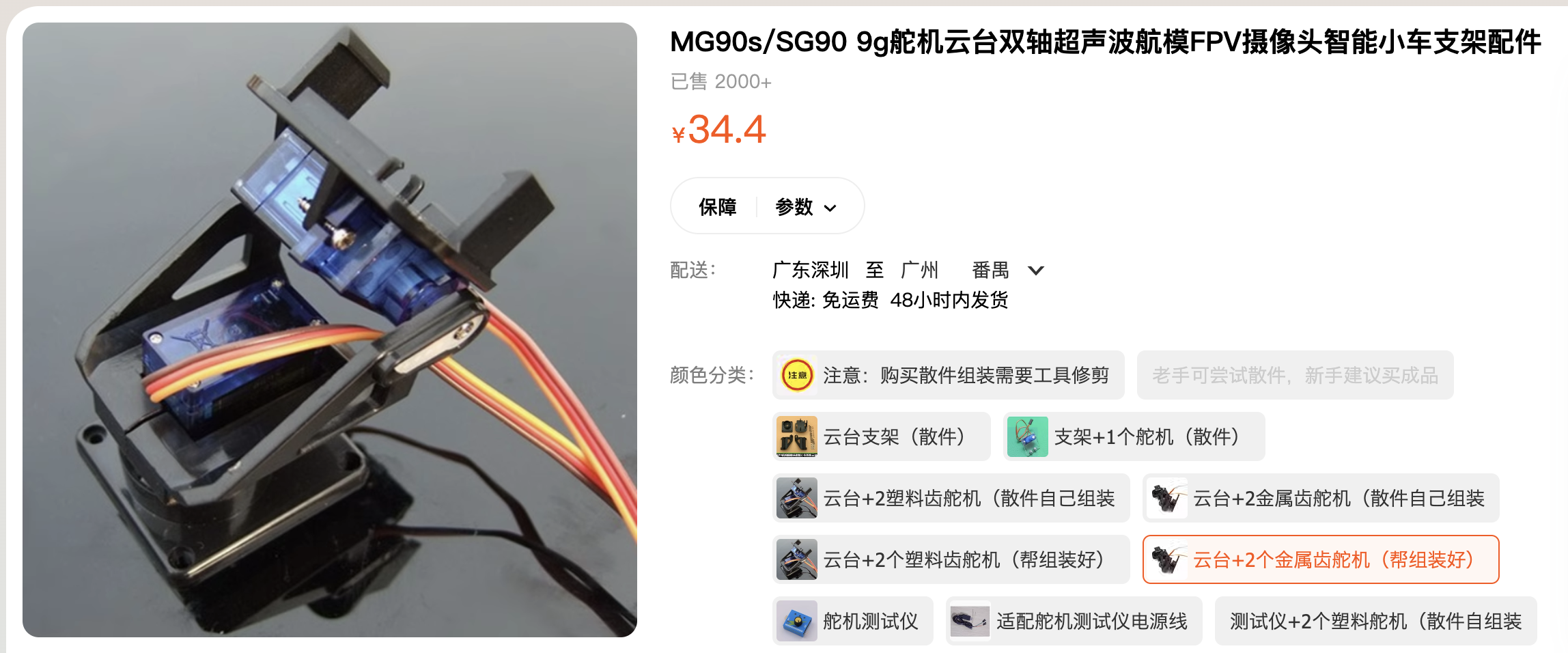

淘宝关键字：9g 舵机云台
扭矩：1.6kg·cm（4.8V）
优点：便宜
缺点：有点不够力

MCU控制主板

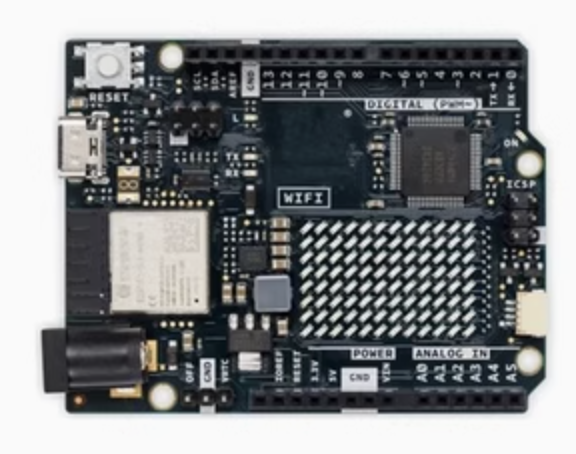

Arduino R4 WIFI

板子比较

	Arduino UNO R4	Arduino UNO R3	国产 Arduino	ESP32
优点	支持TypeC连接，安卓手机可直接供电	兼容性更好，升级Firmata容易	适合硬件玩家，便宜	适合硬件玩家，便宜
缺点	Firmata升级有兼容性问题，需要改源码	USB接口比较老款，需要转接线	-	-
价格	200	150	100	30

Tips：有经验玩家自行选购舵机和MCU。

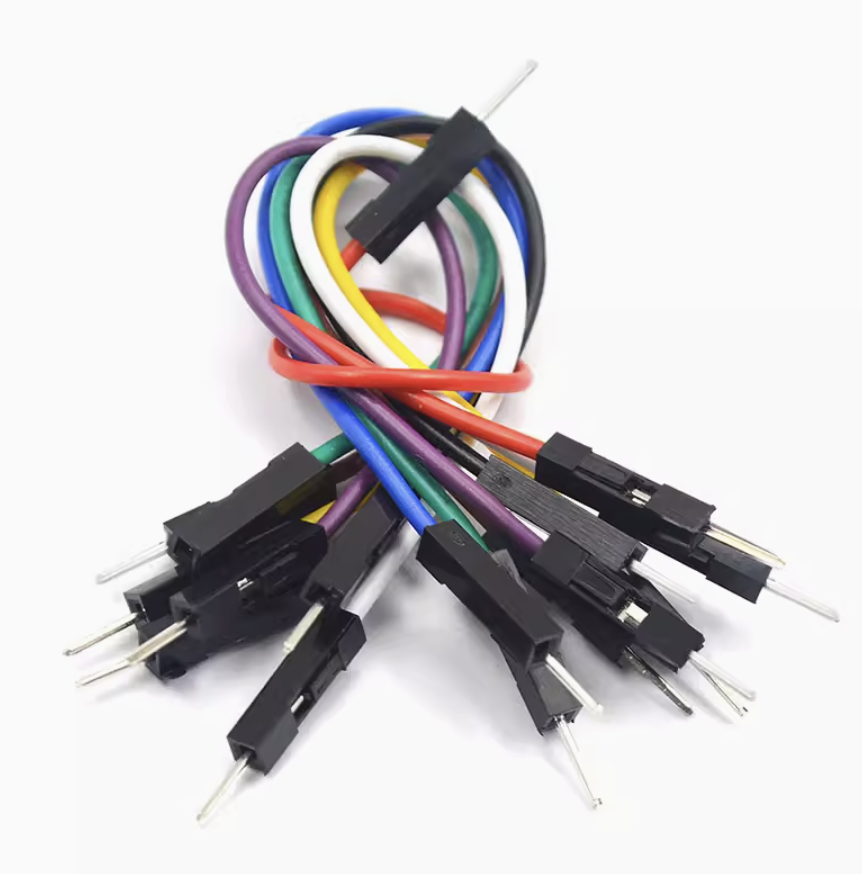

杜邦线

公对公*6条

硬件组装

舵机接线

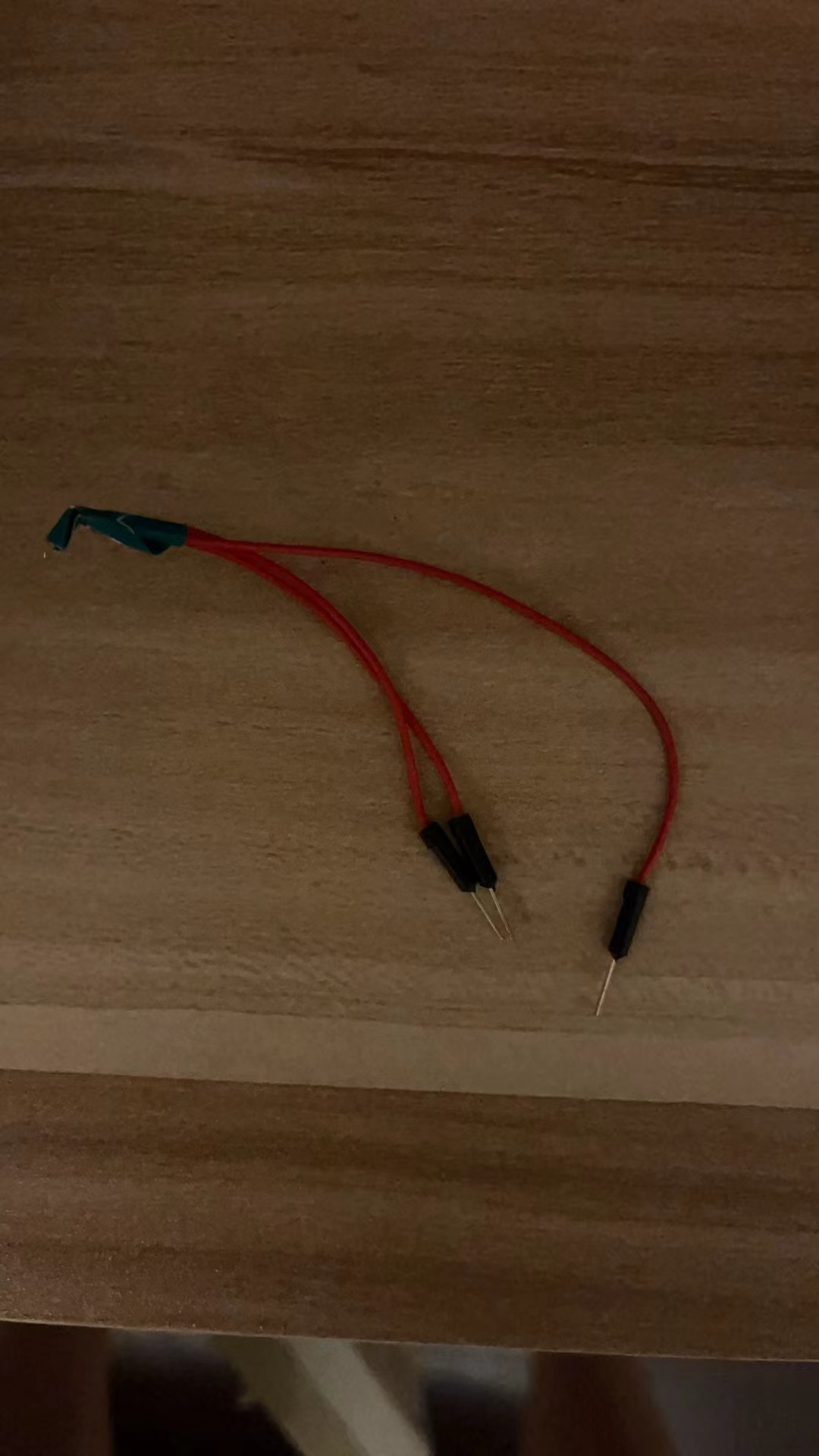

3条杜邦线接在一起，如左图。（末端贴纸是arduino赠送的）

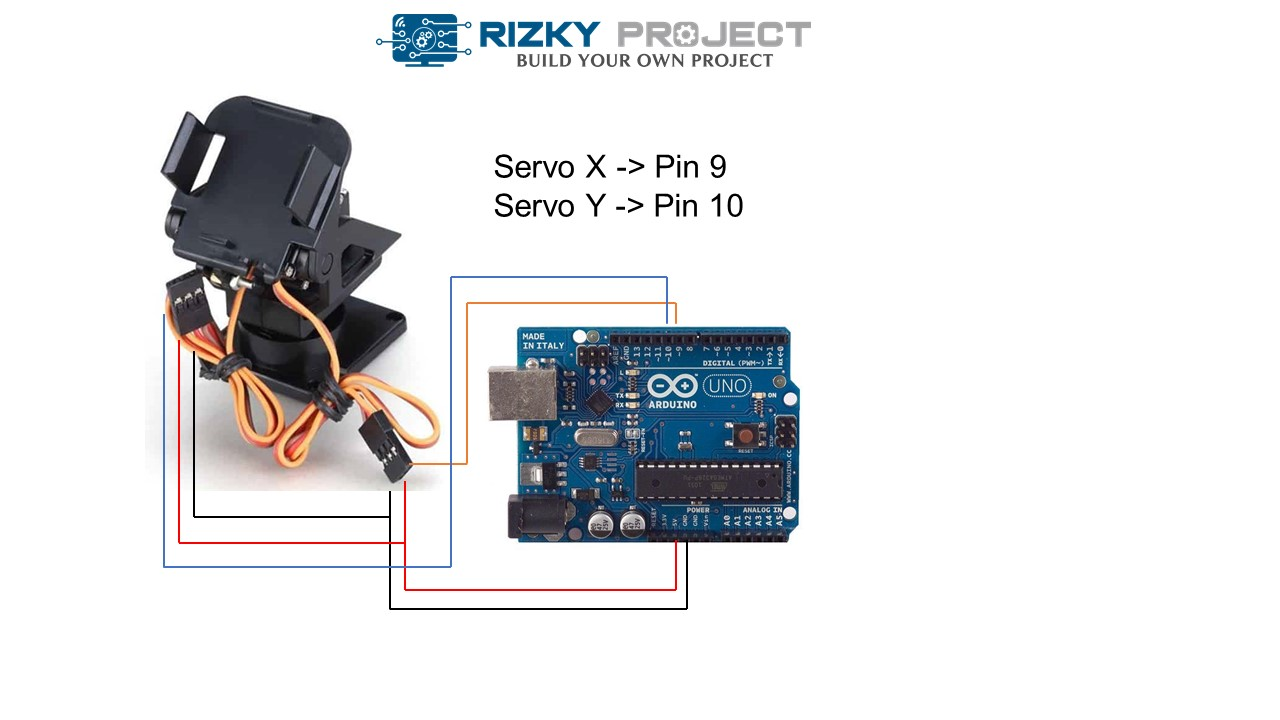

按右图方式接线，让arduino提供5V电源和PWM控制。

云台组装

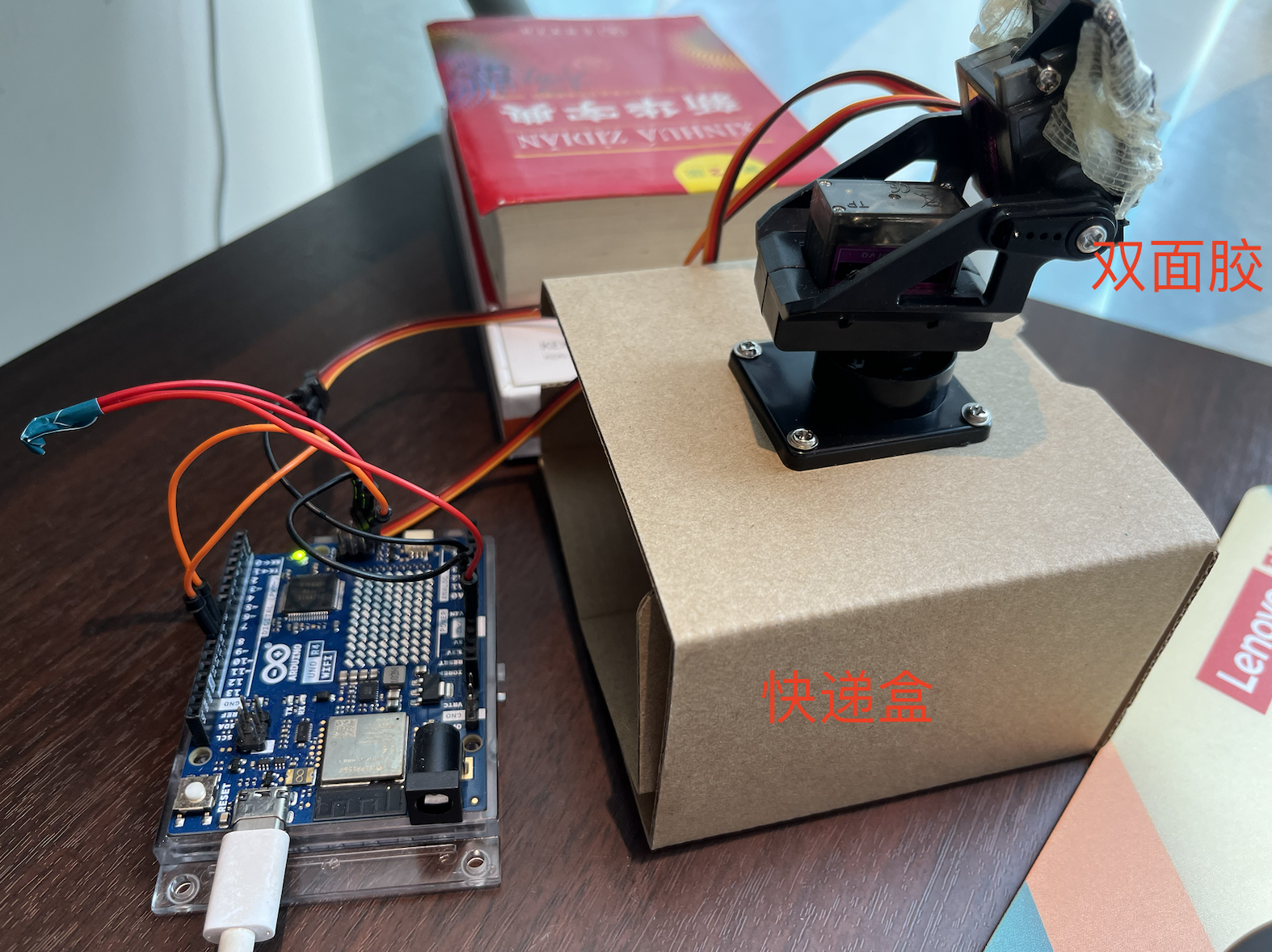

云台有两片竖起胶片，剪掉，换上强力双面胶，把手机粘住。
快递盒子做底座，板子可以推到盒子内。
字典在旁边压着，防止盒子翻车。-_-||

环境搭建

Arduino

安装Arduino IDE
File->Examples->Firmata->StandardFirmata，写入板子，报错，Google解决方案。

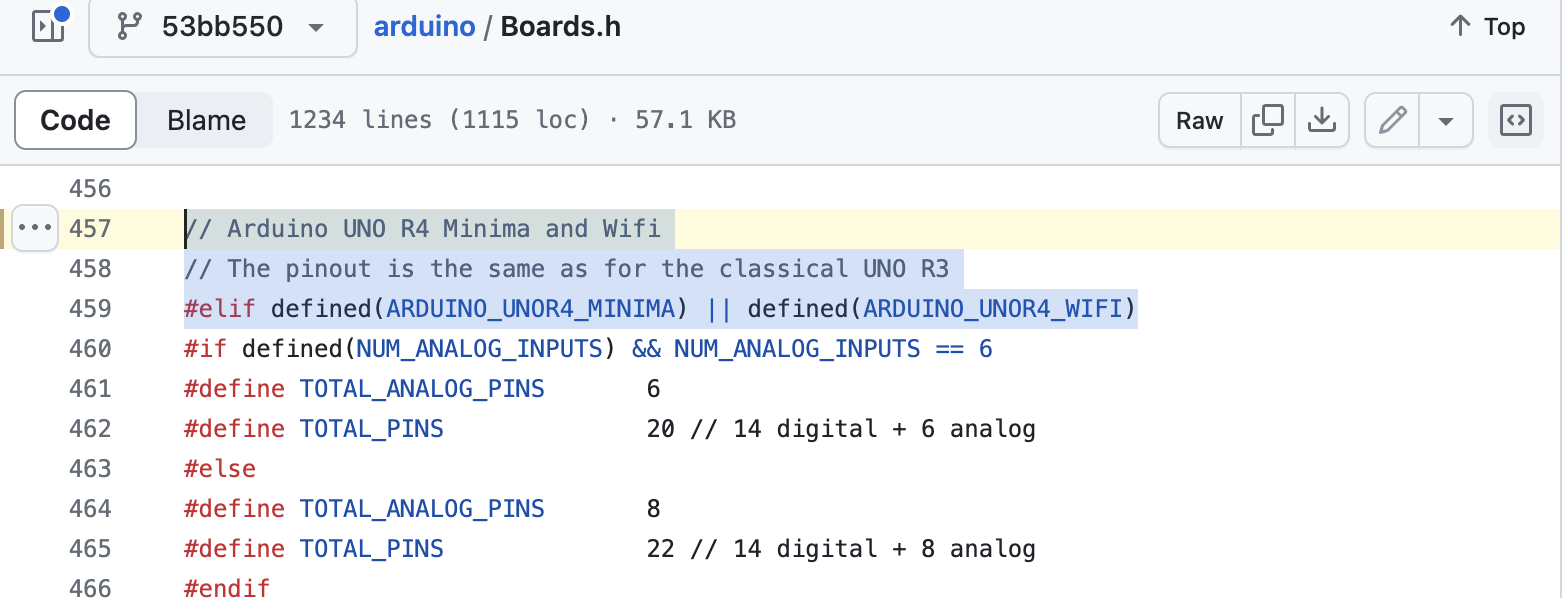

R4太新，Board.h文件未覆盖，根据Google指引添加R4到board.h就好，重新写入StandardFirmata。

Python

安装python，3.10兼容性较好。
Pip install pygame, openai, socket, pyfirmata
- 根据python运行报错信息，补充安装缺少的库。
- Pyfirmata负责Python和Arduino通讯

Pythonista

iPhone上运行Python IDE，售价68 rmb。

程序运行

Github

代码是基于macbook+iPhone开发。
项目工程由Claude 3 Opus输出。
假如修改环境机需求，可以将原代码和需求特性放入到prompt，让Claude重写代码。
3个程序需同时运行。

GitHub - garmanwu/GPT-Embodiment-Robot: GPT-driven Chat Robot

Head.py

打开macbook的终端窗口，通过cd指令到达项目目录。
输入python3 head.py

import cv2

from cvzone.FaceDetectionModule import FaceDetector

import pyfirmata

import numpy as np

import socket

import json

import threading

import time

cap = cv2.VideoCapture(0)

ws, hs = 1280, 720

cap.set(3, ws)

cap.set(4, hs)

if not cap.isOpened():

print("Camera couldn't Access!!!")

exit()

port = "/dev/cu.usbmodemF412FA64031C2" #改为自己设备的串口号

board = pyfirmata.Arduino(port)

servo_pinX = board.get_pin('d:9:s') # pin 9 Arduino

servo_pinY = board.get_pin('d:10:s') # pin 10 Arduino

detector = FaceDetector()

servoPos = [90, 90] # initial servo position 默认舵机位置

last_data_time = 0

def listen_socket():

global servoPos, last_data_time

s = socket.socket()

s.bind(('127.0.0.1', 7892))

s.listen(1)

while True:

conn, addr = s.accept()

data = conn.recv(1024).decode()

print(f"Received data: {data}")

try:

jsonData = json.loads(data)

servoX = jsonData.get('servoX', servoPos[0])

servoY = jsonData.get('servoY', servoPos[1])

# 限制舵机转动范围

servoX = max(0, min(180, servoX))

servoY = max(0, min(180, servoY))

servoPos[0] = servoX

servoPos[1] = servoY

# 立即控制舵机转动

servo_pinX.write(servoPos[0])

servo_pinY.write(servoPos[1])

# 记录接收到数据的时间

last_data_time = time.time()

except json.JSONDecodeError:

print("Invalid JSON data received")

conn.close()

threading.Thread(target=listen_socket, daemon=True).start()

while True:

success, img = cap.read()

# 如果距离上次接收到数据已经超过5秒,则进行视觉跟踪

if time.time() - last_data_time > 5:

img, bboxs = detector.findFaces(img, draw=False)

if bboxs:

fx, fy = bboxs[0]["center"][0], bboxs[0]["center"][1]

pos = [fx, fy]

servoX = np.interp(fx, [0, ws], [180, 0])

servoY = np.interp(fy, [0, hs], [0, 180])

# 限制舵机转动范围

servoX = max(0, min(180, servoX))

servoY = max(0, min(180, servoY))

servoPos[0] = servoX

servoPos[1] = servoY

cv2.circle(img, (fx, fy), 80, (0, 0, 255), 2)

cv2.putText(img, str(pos), (fx + 15, fy - 15), cv2.FONT_HERSHEY_PLAIN, 2, (255, 0, 0), 2)

cv2.line(img, (0, fy), (ws, fy), (0, 0, 0), 2) # x line

cv2.line(img, (fx, hs), (fx, 0), (0, 0, 0), 2) # y line

cv2.circle(img, (fx, fy), 15, (0, 0, 255), cv2.FILLED)

cv2.putText(img, "TARGET LOCKED", (850, 50), cv2.FONT_HERSHEY_PLAIN, 3, (255, 0, 255), 3)

else:

cv2.putText(img, "NO TARGET", (880, 50), cv2.FONT_HERSHEY_PLAIN, 3, (0, 0, 255), 3)

cv2.circle(img, (640, 360), 80, (0, 0, 255), 2)

cv2.circle(img, (640, 360), 15, (0, 0, 255), cv2.FILLED)

cv2.line(img, (0, 360), (ws, 360), (0, 0, 0), 2) # x line

cv2.line(img, (640, hs), (640, 0), (0, 0, 0), 2) # y line

servo_pinX.write(servoPos[0]) servo_pinY.write(servoPos[1])

else:

# 如果距离上次接收到数据不足5秒,则显示等待信息

cv2.putText(img, "Waiting for data...", (50, 50), cv2.FONT_HERSHEY_PLAIN, 2, (255, 0, 0), 2)

cv2.putText(img, f'Servo X: {int(servoPos[0])} deg', (50, 100), cv2.FONT_HERSHEY_PLAIN, 2, (255, 0, 0), 2)

cv2.putText(img, f'Servo Y: {int(servoPos[1])} deg', (50, 150), cv2.FONT_HERSHEY_PLAIN, 2, (255, 0, 0), 2)

cv2.imshow("Image", img)

cv2.waitKey(1) #假如觉得舵机太抖，尝试改一下更新频率，单位为毫秒。

face.py

Macbook和iPhone在同一个局域网。
iPhone屏幕关闭时间设置5分钟。
在iPhone上安装Pythonista，运行face.py。
假如提示ip地址占用，杀掉进程，重启Pythonista。

import socket

import threading

from scene import *

import struct

import os

import sound

import time

PORT = 12345

text_to_display = ""

audio_file_path = ""

def receive_data():

global text_to_display, audio_file_path

with socket.socket(socket.AF_INET, socket.SOCK_STREAM) as s:

s.bind(('0.0.0.0', PORT))

s.listen(1) # 只允许一个连接在队列中等待

while True:

conn, addr = s.accept()

with conn:

data = b""

while True:

chunk = conn.recv(1024)

if not chunk:

break

data += chunk

kaomoji_len = struct.unpack('!I', data[:4])[0]

kaomoji_data = data[4:4+kaomoji_len]

audio_len = struct.unpack('!I', data[4+kaomoji_len:8+kaomoji_len])[0]

audio_data = data[8+kaomoji_len:8+kaomoji_len+audio_len]

text_to_display = kaomoji_data.decode()

# Create a new uniquely named audio file in the Documents directory

timestamp = int(time.time())

documents_dir = os.path.expanduser('~/Documents')

audio_file_path = os.path.join(documents_dir, f"received_audio_{timestamp}.mp3")

# Save audio data to the new file

with open(audio_file_path, "wb") as f:

f.write(audio_data)

# Stop the currently playing audio if any

sound.stop_all_effects()

# Play the new audio file

sound.play_effect(audio_file_path)

conn.close() # 确保连接关闭

time.sleep(0.1) # 给一点时间让连接完全关闭

class MyScene(Scene):

def setup(self):

self.background_color = 'black'

def draw(self):

# Font configuration

font_name = 'Helvetica'

font_size = 120 #设备表情大小

# Create a text image

text_img, sz = render_text(text_to_display, font_name, font_size)

# Calculate the position to center the text

x = (self.size.w - sz.w) / 2

y = (self.size.h - sz.h) / 2

# Draw the text image at the center of the screen

image(text_img, x, y)

def touch_began(self, touch):

self.view.close()

# Clean up all audio files when the scene is closed

documents_dir = os.path.expanduser('~/Documents')

for filename in os.listdir(documents_dir):

if filename.startswith("received_audio_"):

file_path = os.path.join(documents_dir, filename)

os.remove(file_path)

receive_thread = threading.Thread(target=receive_data)

receive_thread.daemon = True

receive_thread.start()

run(MyScene(), orientation=LANDSCAPE, frame_interval=1, show_fps=False)

chat.py

Macbook新建终端窗口，通过cd指令到达项目目录，输入python3 chat.py
国内大模型（kimi，GLM）目前json格式返回不是很稳定。这里使用OPENAI API。

import json

import socket

from openai import OpenAI

import pygame

import struct

OPEN_API_KEY='填写API KEY' #默认科学上网

client = OpenAI(api_key=OPEN_API_KEY)

def send_to_iphone(kaomoji, audio_file):

HOST = '192.168.1.115' PORT = 12345 #这里改iPhone IP地址。

try:

with socket.socket(socket.AF_INET, socket.SOCK_STREAM) as s:

s.connect((HOST, PORT))

kaomoji_data = kaomoji.encode()

kaomoji_len = len(kaomoji_data)

with open(audio_file, 'rb') as f:

audio_data = f.read()

audio_len = len(audio_data)

data = struct.pack(f'!I{kaomoji_len}sI{audio_len}s', kaomoji_len, kaomoji_data, audio_len, audio_data)

s.sendall(data)

except:

print("iPhone连接失败,请检查IP地址和端口号。")

def play_audio(file_path):

pygame.mixer.init()

pygame.mixer.music.load(file_path)

pygame.mixer.music.play()

while pygame.mixer.music.get_busy():

pygame.time.delay(100)

pygame.mixer.quit()

while True:

prompt = input("请输入对话内容,输入quit退出: ")

if prompt.lower() == 'quit':

break

response = client.chat.completions.create(

model="gpt-3.5-turbo-0125",

response_format={"type": "json_object"},

messages=[

{"role": "system", "content": "假设你是一个可以和人类对话的具身机器人,反应内容包括响应内容,以及对应的kaomoji表情和头部动作(双轴舵机转动参数)。以json格式返回，响应内容定义为response，表情定义为kaomoji，kaomoji表情要反映响应内容情感。与表情对应的头部动作水平角度（无需单位）为servoX，范围是10~170，面向正前方是90。与表情对应的头部动作垂直角度（无需单位）为servoY，范围是10~170，水平面是90。"},

{"role": "user", "content": prompt},

]

)

result = json.loads(response.choices[0].message.content)

print(response.choices[0].message.content)

# 将response内容转为实时语音

speech_response = client.audio.speech.create(

model="tts-1",

voice="alloy",

input=result['response'],

)

speech_response.stream_to_file("output.mp3")

send_to_iphone(result['kaomoji'], "output.mp3")

with socket.socket(socket.AF_INET, socket.SOCK_STREAM) as s:

s.connect(('127.0.0.1', 7892))

data = json.dumps({"servoX": result['servoX'], "servoY": result['servoY']}).encode()

s.sendall(data)

Troubleshooting

在整个搭建过程中，因环境差异遇到大量错误信息，请多问GPT和GOOGLE。
更多参考：手把手教会你做"机器人男友"搭建指引
查询后，问题仍未解决，可在群里请教大神。
我是小白用户，不一定能解答你遇到的问题-_-||
不要放弃。
